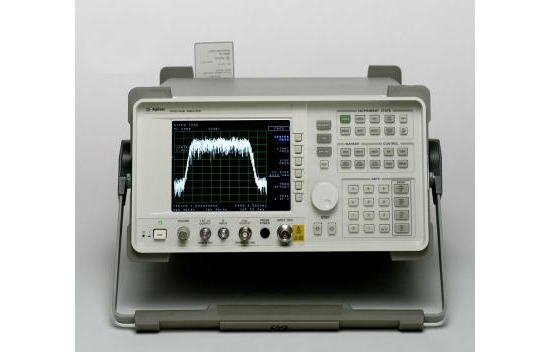

Agilent 8560EC - Анализатор спектра, 30 Гц - 2,9 ГГц
Код товара: 2623
Артикул: 2623
Цена: по запросу
Анализаторы спектра Agilent серии 8560EC предлагают пользователю уровень возможностей и качества измерений, традиционно встречающийся только в более дорогих моделях настольных анализаторов спектра.
Файлы для загрузки
| Наименование | Ссылка |
|---|
| Руководство по выбору анализаторов спектра Agilent серии 8560EC (English, PDF) |
Загрузить |
| Техническое описание анализаторов спектра Agilent серии 8560EC (English, PDF) |
Загрузить |
| Анализаторы спектра Agilent серии 8560EC - брошюра (English, PDF) |
Загрузить |
Информация
Анализаторы спектра Agilent серии 8560EC предлагают пользователю уровень возможностей и качества измерений, традиционно встречающийся только в более дорогих моделях настольных анализаторов спектра.
Анализатор спектра серии 8560EC сочетает в себе превосходные характеристики по фазовому шуму, чувствительности, ширине полос пропускания (до 1 Гц) и динамическому диапазону. Прибор выпускается в прочном, устойчивом к различным воздействиям окружающей среды корпусе, благодаря чему может эксплуатироваться даже в неблагоприятных климатических условиях.
Возможность измерения мощности в смежном канале (ACP) в беспроводных телефонах, пейджерах и других передающих устройствах является критичной как при их разработке, так и в процессе производства. 8560EC - это комплексное решение проблемы таких измерений в системах NADC-TDMA, GSM, DECT, CT2-CAI, PDC и PHS. При разработке 8560EC был учтен накопленный опыт проблем, связанных с внедрением этих стандартов, и это позволило обеспечить быстрые, доступные и точные измерения мощности в смежном канале
Совместное использование 8560EC и измерительного комплекта 8563E-K35 позволяет обеспечить измерение отношения мощности в смежном канале (ACPR) с динамическим диапазоном не менее 70 дБ.
Еще одним преимуществом, которое реализовано в анализаторе спектра 8560EC, является возможность проведения измерений в диапазоне от 0.1% до 99% занимаемой частотной полосы.
Другая дополнительная возможность, которой оснащены анализаторы спектра серии 8560EC - это временной анализ сигналов. Эта функция делает возможным измерение переменных во времени сигналов, таких как сигналы импульсной радиочастотной передачи, сигналы систем со временным разделением доступа TDMA, уплотненных и импульсно-модулированных. Сигнал триггера TTL анализатора спектра 8560EC может срабатывать по триггеру импульсной несущей.
Технические характеристики анализатора спектра 8560EC последнего поколения были улучшены: теперь пользователю доступны большая чувствительность, более широкий динамический диапазон, улучшенный частотный отклик.
Основные особенности:
-
Диапазон частот от 30 Гц до 2,9 ГГц (8560EC), до 13,2 ГГц (8562EC), и от 9 кГц (опционально от 30 Гц) до 26,5 ГГц (8563EC), до 40 ГГц (8564EC), до 50 ГГц (8565EC)
-
Расширение диапазона до 325 ГГц с использованием внешних гармонических смесителей (опции)
-
Полоса разрешения от 1 Гц до 1 МГц
-
Отображаемый средний уровень шума: -151 дБм (1 ГГц)
-
Динамический диапазон для гармоник 3-го порядка: 108,5 дБ
-
Общая погрешность уровня 1,8 дБ
-
Следящий генератор (опция)
-
Второй радиочастотный выход (опция)
-
Широкий набор детекторов: с выборкой, пиковый (макс./мин.), автопиковый, среднеквадратичный
-
Процедуры для измерения TOI, ACPR, OBW, CCDF, ACP, SEM, искажения гармоник и др.
-
Измерение КСВ (SWR или VSWR)
-
Измерение фазовых шумов
-
Анализ цифровых радиосигналов
-
Интуитивный и простой пользовательский интерфейс
-
Большой объем внутренней памяти
-
Автоматическое сохранение даты и времени в каждой записи
-
Цветной дисплей
-
Программное обеспечение "IntuiLink"
-
Дистанционное управление через RS-232-C
-
Высокоскоростной интерфейс GPIB
