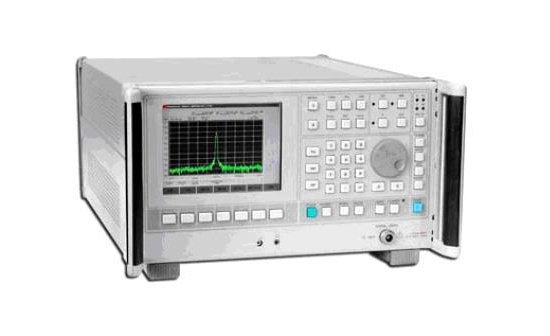

СК4-97 Анализатор спектра

Код товара: 1319

Артикул: СК4-97 Анализатор спектра

Цена: по запросу

СК4-97 предназначен для селективного измерения частот и уровней составляющих спектра сигналов, панорамных измерений амплитудно-частотных и фазочастотных характеристик трактов и линий связи, параметров радиоэлектронных компонентов. Работает в составе автоматизированных измерительных систем или с управлением от ПЭВМ типа IBM PC. Имеет автоматически перестраиваемый преселектор и синтезированный следящий генератор.

Информация

Основные технические характеристики:



Название	Измерение
Частотные Диапазон частот	10 Гц-130 МГц
Полосы обзора	0-130 МГц
Полосы пропускания (устанавливаются в последовательности 1; 3,16; 10)	3,16 Гц-316 кГц
Минимальный шаг перестройки синтезированного гетеродина	0,1 Гц
Погрешность измерения частоты входного сигнала	±(1,5.10-7 f + 0,1 Гц)
Амплитудные Масштаб	0 делений по вертикальной оси ЭЛТ (дис- плея ПЭВМ)
Виды шкал:	ЛИН; КВАДР
Уровень собственных шумов в полосе пропускания	3,16 Гц: 1 мкВ на частотах до 1 кГц
Пределы измерения	-145...+20 дБмВт или 13 нВ-2,2 В
Погрешность измерения уровня сигнала	От ±0,3 до ±1,5 дБ в основном измерительном поле сигналов
Входное сопротивление	50 Ом
Динимический диапазон Гармонические искажения	-90 дБ
Интермодуляционные искажения 3-го порядка	-90 дБ
Модуляционные сетевые помехи	-80 дБ
Фазовые шумы при отстройке 50 кГц от несущей	-100 дБ/Гц
Следящий генератор Диапазон частот	10 Гц-130 МГц
Уровень	-65...+10дБмВт
Дискрет изменения	До 0,3 дБ
Гармонические искажения относительно первой гармоники	-25 дБ
Негармонические искажения	-40 дБ
Выходное сопротивление	50 Ом
Диапазон рабочих температур	0…50 °С
Питание от сети переменного тока	220 В±10%
Потребляемая мощность	250 В.А
Габариты	480 мм х 160 мм х 585 мм
Масса	25 кг
