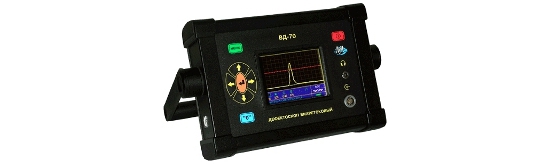

с полноцветным дисплеем, разрешением 320 x 240 пикселей и ПК портом(USB), предназначен для диагностики объектов из ферромагнитных и немагнитных материалов на наличие поверхностных дефектов (трещин, лопин, раковин) и качественно-количественной оценки глубины распространения и локализации расположения. Обширный ассортимент преобразователей. Индикация глубины распространения дефекта в миллиметрах. Внутренняя память на 1000 значений. Прочный алюминиевый корпус вихретокового дефектоскопа ВД-70 — отменная защита электроники в любых, самых суровых условиях. Диапазон значений глубины распространения дефекта от 0,3 до 7,0 мм. Рабочая температура ВД-70 – 10 ... + 50 °С. Ресурс непрерывной работы АКБ дефектоскопа ВД-70 порядка 8 часов.

Информация

Тип оборудования: анализатор дефектов, дефектоскоп

Метод контроля: вихретоковый

Страна производитель: Россия

Назначение вихретокового дефектоскопа ВД-70:

диагностика объектов из ферромагнитных и немагнитных материалов на предмет поверхностных дефектов
локализация дефектных образований
оценка глубины распространения

Сертификаты и свидетельства на вихретоковый дефектоскоп ВД-70:

Сертификат реестра СИ ГОССТАНДАРТа РФ
Свидетельство регистрации в реестре СИ ОАО "РЖД"
Свидетельство ФГУ "Российский Речной Регистр"
Сертификат утверждения типа Республики Беларусь
Сертификат утверждения типа СИ Республики Казахстан (русский, казахский)
Признание и допуск к кприменению ОАО «Газпром»

Отличительные особенности вихретокового дефектоскопа ВД-70:

диагностика деталей с необработанной поверхностью
диагностика деталей с защитными диэлектрическими покрытиями
оценка глубины распространения дефекта
широкий выбор вихретоковых сменных преобразователей
настройка параметров и режимов с ПК
полноцветный дисплей с высоким разрешением
встроенный таймер и календарь
прочный корпус для суровых условий
спецкомплектация для применения на ОАО «РЖД» и метрополитена.

Основные технические характеристики вихретокового дефектоскопа ВД-70:

СК4-97 предназначен для селективного измерения частот и уровней составляющих спектра сигналов, панорамных измерений амплитудно-частотных и фазочастотных характеристик трактов и линий связи, параметров радиоэлектронных компонентов. Работает в составе автоматизированных измерительных систем или с управлением от ПЭВМ типа IBM PC. Имеет автоматически перестраиваемый преселектор и синтезированный следящий генератор.

Основные технические характеристики:

Название	Измерение
Предел чувствительности дефектоскопа ВД-70 (сталь и алюминиевые сплавы): –глубина –ширина	0,3 мм 0,05 ... 0,1 мм
Диапазон значений глубины	0,3 ... 7,0 мм
Погрешность	Не более ± (0,1 + 0,3 H) мм
Диапазон частот	10 ... 250 кГц
Дискретность частот	1 кГц
Диапазон усиления	1 ... 255 ед.
Анализ сигналов	по переменной/постоянной составляющей
Скорость сканирования в режиме анализа: – по переменной – по постоянной	50 ... 150 мм/с до 50 мм/с
ПК порт	USB
Размер экрана	71x53 мм
Электропитание: – сеть – АКБ	220 В; 50 Гц 6 В
Габариты дефектоскопа ВД-70: – в металлическом корпусе – в пластиковом корпусе	195x55x145 мм 195x65x145 мм
Масса дефектоскопа ВД-70: – в металлическом корпусе – в пластиковом корпусе	2,5 кг 1,7 кг
