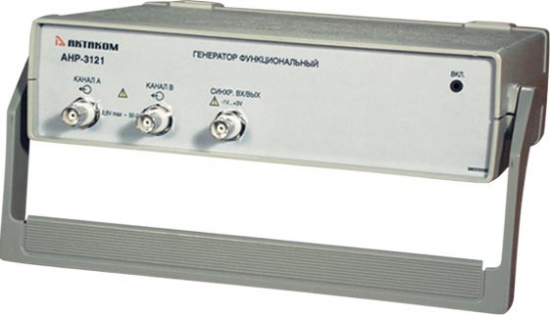

Двухканальный виртуальный цифровой генератор сигналов произвольной формы представляет собой 12-разрядный цифровой прибор в стандартном конструктиве приборов серии «USB-лаборатория АКТАКОМ», и выдает сигнал произвольной формы или сигнал одной из стандартных форм (синусоидальная, прямоугольная, треугольная и некоторые другие) по двум каналам одновременно. Задание формы и параметров сигналов производится пользователем с помощью компьютера независимо для каждого из каналов. Прибор имеет общий для обоих каналов вход внешней синхронизации для запуска генерации по внешнему событию. Прибор также вырабатывает выходной сигнал для синхронизации запуска других приборов.

Технические характеристики

Общие характеристики
Параметры	Значения
Количество выходных каналов	2
Форма выходных сигналов	произвольная или стандартная
Выбор формы для обоих каналов	независимый
ЦАП	12 бит
Максимальное число точек на канал	128 К
Отключаемый фильтр нижних частот
Максимальная частота оцифровки	80 МГц
Полоса частот по уровню 1%	0...10 МГц
Максимальный уровень выходного сигнала от пика до пика: без дополнительного усилителя с дополнительным усилителем (только для АНР-3122)	±2,5 В на нагрузке 50 Ом ±20 В на нагрузке 50 Ом
Шаг изменения напряжения выходного сигнала	не более 2,5 мВ; 10 мВ с усилителем
Пределы изменения сдвига сигнала по вертикали	±2,5 В
Длительность фронта прямоугольного сигнала	не более 20 нс
Частота дискретизации	выбирается от 2,44 кГц до 80 МГц
Погрешность	не более 10^–6 от выходной частоты
Синхронизация
Выбор режимов синхронизации
перезапуск	однократный или непрерывный
источник	внешний или ручной (внутренний)
полярность	по восходящему или по спадающему фронту
Входной сигнал внешней синхронизации
форма	прямоугольный импульс
амплитуда	ТТЛ-уровень
длительность	не менее 25 нс
Выходной сигнал синхронизации
форма	прямоугольный импульс
амплитуда	ТТЛ-уровень на нагрузке 1 кОм
длительность	не менее 25 нс
Мощностные и конструктивные параметры
Питание	220 В, 50 Гц, не более 20 Вт
Габаритные размеры	260x210x70 мм
Масса	не более 2,0 кг
Относительная влажность	не более 90% при температуре 25°С
Атмосферное давление	от 495 до 795 мм рт. ст.
