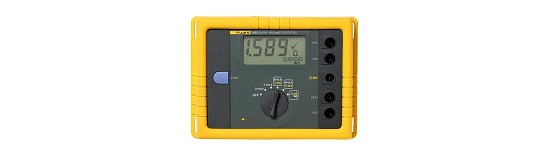

Измеритель Fluke 1623 представляет собой тестер для проверки заземления, который может выполнять все четыре типа измерения сопротивления заземления. В частности, тестер Fluke 1623 позволяет измерять сопротивление контура заземления с использованием только

Файлы для загрузки

Наименование	Ссылка
Техническое описание Fluke 1623 (English, PDF)	Загрузить

Информация

Измеритель Fluke 1623 представляет собой тестер для проверки заземления, который может выполнять все четыре типа измерения сопротивления заземления. В частности, тестер Fluke 1623 позволяет измерять сопротивление контура заземления с использованием только токовых клещей – так называемый "безэлектродный" метод. При этом методе не требуется использовать заземляющие стержни или отсоединять заземляющие электроды.

Способы измерения:

Падение напряжения на 3 и 4 электродах – стандартный способ измерения сопротивления заземления с использованием двух заземляющих электродов;

Выборочное измерение – заземляющие стержни не отсоединяются, специалист может измерить сопротивление заземления, используя сочетание стержней и токовых клещей;

Безэлектродное измерение – новое решение для измерения сопротивления заземляющего контура, в котором вместо заземляющих электродов используются лишь клещи.

Особенности измерителя Fluke 1623:

Измерение по нажатию на одну кнопку;

Трех- и четырехполюсное измерение сопротивления заземления;

Двухполюсное измерение сопротивления на переменном токе;

Выборочное тестирование без отсоединения заземляющего проводника (1 клещи);

Безэлектродное тестирование контура заземления (2 клещей);

Частота измерения 128 Гц.

Технические характеристики Fluke 1623

RA Трехполюсное измерение сопротивления

заземления (IEC 1557-5)

Измерение напряжения	Vm=48B переменного тока
Ток короткого замыкания	>50 mA
Измерение частоты	128Гц
Разрешение	0,001 Ом до 10 Ом
Диапазон измерения	0,001 Ом до 19,99 кОм
Исходная погрешность	± (2% показаний +3 единицы)
Операционная ошибка	± (5% показаний + 3 единицы)

RA Четырехполюсное измерение сопротивления

заземления (IEC 1557-5)

Измерение напряжения	Vm=48B переменного тока
Ток короткого замыкания	>50 mA
Измерение частоты	128Гц
Разрешение	0,001 Ом до 10 Ом
Диапазон измерения	0,001 Ом до 19,99 кОм
Исходная погрешность	± (2% показаний +3 единицы
Операционная ошибка	± (5% показаний + 3 единицы

RA Трехполюсное измерение сопротивления

заземления с использованием токовых клещей

Измерение напряжения	Vm=48B переменного тока
Ток короткого замыкания	>50 mA
Измерение частоты	128Гц
Разрешение	0,001 Ом до 10 Ом
Диапазон измерения	0,001 Ом до 19,99 кОм
Исходная погрешность	± (7% показаний +3 единицы)
Операционная ошибка	± (10% показаний +5 единиц)

RA Четырехполюсное выборочное измерение сопротивления

заземления с использованием токовых клещей

Измерение напряжения	Vm=48B переменного тока
Ток короткого замыкания	>50 mA
Измерение частоты	128Гц
Разрешение	0,001 Ом до 10 Ом
Диапазон измерения	0,001 Ом до 19,99 кОм
Исходная погрешность	± 7% показаний +3 единицы
Операционная ошибка	± 10% показаний +5 единиц

Безэлектродное измерение контура заземления

Измерение напряжения	Vm=48B переменного тока
Измерение частоты	128Гц (125 Гц по заявке)
Ток помех (Iext)	Максимумlext=10А(перем.тока)(RА<20 Ом) Максимум lext = 2А (перем. тока) ( RА < 20 Ом)
Разрешение	0,001 Ом до 10 Ом
Диапазон измерения	0,001 Ом до 19,99 кОм
Исходная погрешность	± (7% показаний +3 единицы)
Операционная ошибка	± (10% показаний +5 единиц)

Требования к окружающей среде

Рабочая температура	от -10°C до +50°C
Рабочая температура	от 0°C до +35°C
Допустимая температура	от -18°C до +28°C
Температура хранения	от -20°C до +60°C
Климатический класс	C1 (IEC 654-1), от -5°C до + 45°C, 5 % - 95 % RH
Степень защиты	IP56 для корпуса, IP40 для крышки аккумуляторного отсека согласно EN 60529

Электрический стандарт безопасности

Уровень безопасности

CAT II, 300В

Механические и общие характеристики

Дисплей	1999-цифровой ЖК-дисплей со специальными символами, высота цифр 25 мм, флюоресцентная фоновая подсветка
Размер	133 мм x 187 мм x 250 мм
Вес	Модель Fluke 1623 + 1625 1,1 кг (включая батареи)
Гарантия	Два года
Время работы батареи	Стандартно > 3000 измерений

Комплект поставки Fluke 1623:

№	Наименование	Количество
1.	Прибор Fluke 1623	1
2.	Защитный чехол и ремень для переноски	1
3.	Набор тестовых проводов (2 шт.)	1
2.	Набор зажимов типа “крокодил” (2 шт.)	1
3.	Закорачивающая перемычка	1
4.	Руководство пользователя	1
