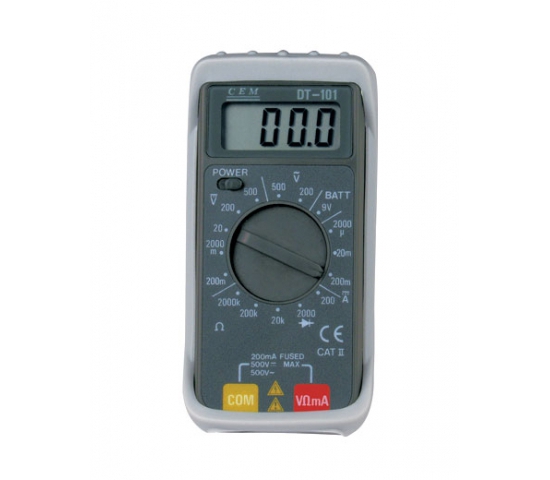

DT-101 карманный цифровой тестер, мультиметр

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ МУЛЬТИМЕТРА

при температуре воздуха 23?±5? и относительной влажности менее 75%.

ПОСТОЯННОЕ НАПРЯЖЕНИЕ

200мВ, 2В, 20В, 200В, 500В ±0,5%показ.±2

Сопротивление: 1МОм

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 500В (действующее значение)

ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ

200В, 500В(40Гц-400Гц) ±2,0%показ.±5

Сопротивление: 450кОм

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 500В (действующее значение)

СОПРОТИВЛЕНИЕ:

200Ом,2000Ом,20кОм,200кОм,2000кОм ±1,5%показ.±4

ПОСТОЯННЫЙ ТОК:

2000мкА, 20мА, 200мА ±2,0%показ. ±2

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: предохранитель 200мА/250В

ТЕСТ ДИОДОВ

Тестовый ток: 1,6мА макс.

Тестовое напряжение: 3,2В макс.

ТЕСТ БАТАРЕИ

Диапазон: 9В.

Тестовый ток: 6мА.

ПОЛРЯДОК РАБОТЫ DT-101:

Предупреждение: входное напряжение не должно превышать указанных значений. Это необходимо для предотвращения поломки во внутренних цепях прибора.

Переключатель диапазонов измерений позволяет выбрать наиболее подходящий диапазон перед тестированием.

ИЗМЕРЕНИЕ ПОСТ. НАПРЯЖЕНИЯ DT-101

Установить переключатель режимов и диапазонов измерений в желаемое положение DCV и подключить тестовые провода к источнику или нагрузке измерения, если диапазон измерения заранее неизвестен.

Установить переключатель диапазонов измерений в максимальное положение.

ИЗМЕРЕНИЕ ПЕРЕМ. НАПРЯЖЕНИЯ с помощью мультиметра DT-101

Установить переключатель режимов и диапазонов измерения в желаемое положение ACV и подключить тестовые провода к источнику или нагрузке.

ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА

Установить переключатель режимов и диапазонов в положение измерения постоянного тока DCA. Подсоединить тестовые провода к электроцепи.

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ

Установить переключатель режимов и диапазонов в положение измерения сопротивления. Если измеряемое сопротивление подключено к цепи, выключить питание и разрядить все конденсаторы перед измерением.

ТЕСТ ДИОДОВ

Установить переключатель режимов и диапазонов в положение 2кОм/тест диодов, подключить тестовые провода к диоду. Подсоединить провод красного цвета к положительному контакту диода, а провод черного цвета – к отрицательному контакту диода.

ТЕСТ БАТАРЕИ

Установить переключатель режимов и диапазонов в режим тестирования батареи BATT.

Подсоединить тестовые провода к контактам батареи. Проверить показания и определить состояние батареи.

ОБСЛУЖИВАНИЕ ВНИМАНИЕ мультиметра DT-101:

Разрядить цепи во избежание удара электрическим током.

Предохранитель выходит из строя в основном по причине ошибок, допущенных оператором. Если на экране прибора отображается «BAT», элемент питания требует замены.

Для замены элемента питания открутить винт в нижней части корпуса, извлечь разряженный элемент питания, заменить его новым. При установке соблюдать полярность подключения.

Для замены предохранителя (200мА/250В) открутить винт в нижней части корпуса, извлечь прежний предохранитель и установить новый.

Комплект поставки: прибор, щупы, руководство пользователя, элемент питания 9 В типа Крона.

Инструкция по экслуатации мультиметра DT-101
