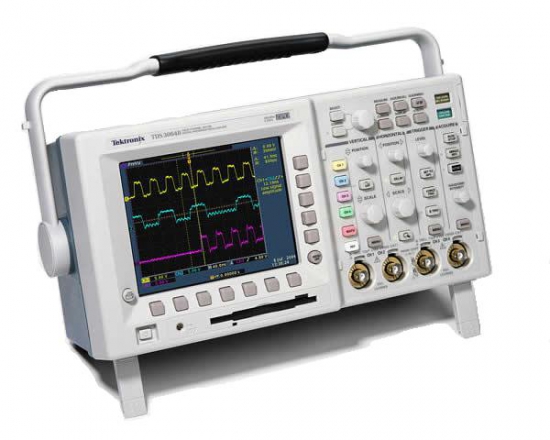

TDS-3014C осциллограф цифровой

Код товара: 929

Артикул: TDS-3014B

Цена: по запросу

купить

Осциллограф цифровой запоминающий; 100МГц, дискр. 1.25ГГц, 4 кан., цв.ЖКИ, DPO (эффект "аналогового" послесвечения),FDD 3.5",Centronics, Ethernet, БПФ, 14 видов синхр., возм.доп.модули и различн.интерфейс для ПК.

Файлы для загрузки

НаименованиеСсылка
Техническое описание цифровых осциллографов Tektronix серии TDS3000 (English, PDF) Загрузить

Информация



TDS-3014C осциллограф воплощающий функцию DPO, при этом обеспечивая больше информации о сигнале, больше мобильности при по-прежнему доступных ценах. Функция цифрового фосфора работает еще лучше.Общие технические параметры

· Цветной ЖК-дисплей

· Экранное меню на русском языке

· Автоматическое обнаружение аномалий (WaveAlertTM)

· 25 автоматических измерений

· 9-битовое разрешение по вертикали

· Встроенный Ethernet-порт

· Удаленный контроль над прибором с помощью e*ScopeTM на базе WEB

· Специализированные модули: Модуль расширенного анализа, Телекоммуникационные маски, Быстрое Преобразование Фурье (БПФ), 2 Видеомодуля для тестирования и обнаружения неполадок, Модуль тестирования в заданных пределах — для быстрого анализа «годен/негоден», Модуль расширенной синхронизации, включающий запуск по глитчам, ранту и логическим состояниям на входах

· Встроенный принтер для документирования результатов измерения

· Поддерживаются щупы типа TekProbeTM LevelI, активные, дифференциальные, токовые с автоматическим масштабированием

· Встроенный порт Centronics для печати

· Встроенный FDD (3,5``)



Полоса 100 МГц

4 канала

Частота дискретизации по каждому каналу 1.25 ГГц

Максимальная длина записи 10 Кбайт.

Вертикальное разрешение 9 бит

Вертикальная чувствительность (/дел) 1 мВ...10 В

Точность по вертикали ±2%

Макс. входное напряжение (1 МОм) 150 ВRMS CAT I (300 В CAT II со стандартным пробником 10X)

Диапазон отображения ±5 дел

Ограничение полосы 20 МГц

Входы AC,DC,GND

Выбор входной импеданса 1 MОм/13 пФ или 50 Ом

Точность горизонтальной развертки 20x10–6




Фосфорные осциллографы (DPO) хранят и анализируют в режиме реального времени трехмерную информацию об измеряемых сигналах: амплитуда, время и интенсивность сигнала (распределение амплитуды по времени, как у аналоговых осциллографов). Быстрый захват и высокая скорость обновления экрана позволяет легко захватить и отобразить редкие сигналы или изменения сигнала (амплитудная модуляция). Цветной экран с градацией интенсивности дает информацию о частоте появления сигналов. Это помогает локализовать аномалии в анализируемом сигнале, что может вызвать затруднения в обычном цифровом запоминающем осциллографе.
