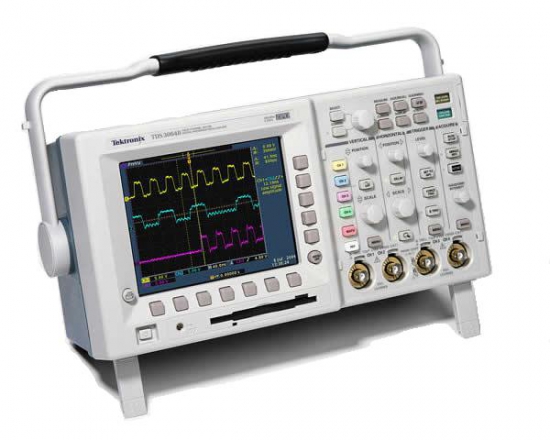

TDS-3032C осциллограф цифровой
Код товара: 931
Артикул: TDS-3032B
Цена: по запросу Осциллограф цифровой запоминающий; 300МГц, дискр. 2.5ГГц, 2 кан., цв.ЖКИ, DPO (эффект "аналогового" послесвечения), FDD 3.5",Centronics, Ethernet, БПФ, 14 видов синхр., возм.доп.модули и различн.интерфейс для ПК Файлы для загрузки
Наименование | Ссылка |
Техническое описание цифровых осциллографов Tektronix серии TDS3000 (English, PDF) |
Загрузить |
Информация
Запоминающий осциллограф Tektronix TDS-3032C с технологией «цифрового фосфора».Общие технические параметры
· Цветной VGA ЖК-дисплей
· Экранное меню на русском языке
· 25 автоматических измерений
· 9-битовое разрешение по вертикали
· Удаленный контроль над прибором с помощью e*ScopeTM на базе WEB
· Автоматическое обнаружение аномалий сигнала (WaveAlertTM)
· Встроенный Ethernet-порт
· Специализированные модули: Модуль расширенного анализа, Телекоммуникационные маски, Быстрое Преобразование Фурье, 2 Видеомодуля для тестирования и обнаружения неполадок,
Модуль расширенной синхронизации, включающий запуск по глитчам, ранту и логическим состояниям на входах. Модуль тестирования в заданных пределах — для быстрого анализа «годен/негоден»,
· Встроенный принтер для документирования результатов измерения
· Поддерживаются щупы типа TekProbeTM LevelI, активные, дифференциальные, токовые с автоматическим масштабированием
· Встроенный FDD (3,5``)
· Встроенный порт Centronics для печати
Полоса частот 300 МГц
Кол-во каналов 2
Частота дискретизации по каждому каналу 2.5 Гсемпл/сек
Вертикальное разрешение 9 бит
Максимальная длина записи 10000 точек
Вертикальная чувствительность (/дел) 1 мВ...10 В
Точность по вертикали ±2%
Диапазон отображения ±5 дел
Макс. входное напряжение (1 МОм) 150 ВRMS CAT I (300 В CAT II со стандартным пробником 10X)
Ограничение полосы 20 МГц или 150 МГц Входы AC,DC,GND
Точность горизонтальной развертки 20x10–6
Выбор входной импеданса 1 MОм/13 пФ или 50 Ом
Осциллограф TDS-3032C использует передовую функцию DPO, при этом обеспечивая больше мощности, больше мобильности. «Цифровой фосфор» работает еще лучше. TDS3032B —осциллограф с новыми аппаратными и программными возможностями.
Осциллографы с технологией цифрового фосфора (DPO- Digital Phosphor Oscilloscope) хранят и анализируют в реальном времени трехмерную информацию об исследуемых сигналах: амплитуда, время и распределение амплитуды по времени. Быстрый захват осциллограммы и высокая скорость обновления позволяет легко захватить и отобразить редкие сигналы или изменения сигнала. Цветной дисплей с градацией интенсивности дает информацию о частоте появления сигналов. Это помогает найти аномалии в анализируемом сигнале, что может вызвать затруднения в обычном цифровом запоминающем осциллографе.
