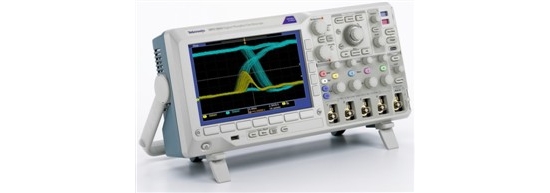

Tektronix DPO3054 - Осциллограф с цифровым люминофором

Код товара: 2918

Артикул: DPO3054

Цена: по запросу

купить

  • Полоса пропускания 100 МГц;
  • Число входных каналов 4;
  • Частота дискретизации 2,5 Гвыб./с;
  • Широкоэкранный цветной дисплей WVGA с диагональю 9 дюймов (229 мм);
  • Хост-порты USB 2.0 на передней и задней панели.

Информация

Осциллографы серии DPO3000 с полосой пропускания до 500 МГц и 5-кратной передискретизацией на всех каналах позволяют получить характе­ристики, необходимые для многих современных приложений. Все каналы обеспечивают длину записи до 5 млн. точек в стандартной конфигурации, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени.

Функциональные особенности:

  • Модели с полосой пропускания 500, 300 и 100 МГц;
  • Модели с 2 и 4 аналоговыми каналами;
  • Частота дискретизации 2,5 Гвыб./с по всем каналам;
  • Длина записи 5 млн. точек по всем каналам;
  • Максимальная скорость захвата сигнала >50 000 осциллограмм в секунду;
  • Расширенный набор функций запуска;
  • Панель управления WaveInspector® облегчает навигацию и авто­матизирует поиск данных;
  • 29 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов;
  • Интерфейс пробников TekVPI® поддерживает активные, диффе­ренциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения;
  • Широкоэкранный цветной дисплей WVGA с диагональю 9 дюймов (229 мм);
  • Небольшие размеры и вес - всего 147 мм в глубину при массе 4 кг;
  • Хост-порты USB 2.0 на передней и задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB кла­виатуры;
  • Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере;
  • Встроенный сетевой порт Ethernet 10/100 и видеовыход для вы­вода экрана осциллографа на монитор или проектор.

Технические характеристики:

Система вертикального отклонения аналоговых каналов
Параметр DPO3012 DPO3014 DPO3032 DРО3034 DPO3054
Число входных каналов 2 4 2 4 4
Аналоговая полоса пропускания (-3 дБ) 100 МГц 100 МГц 300 МГц 300 МГц 500 МГц
Расчетное время нарастания 5 мВ/дел. (типовое) 3,5 нс 3,5 нс 1,17 нс 1,17 нс 700 пс
Аппаратное ограничение полосы пропускания 20 МГц 20 МГц, 150 МГц
Режим входа Связь по постоянному току, связь по переменному току, земля
Входное сопротивление 1 МОм ± 1%, 75 Ом±1%, 50 Ом±1%
Диапазон входной чувствительности, 1МОм от 1мВ/дел. до 10 В/дел.
Диапазон входной чувствительности, 75 Ом, 50 Ом от 1 мВ/дел. до 1 В/дел
Вертикальное разрешение 8 бит (11бит в режиме высокого разрешения)
Макс. входное напряжение 1 МОм 300 В (ср.кв.) с пиковыми значениями < ±450 В
Макс. входное напряжение, 75 Ом, 50 Ом 5 В (ср.кв.) с пиковыми значениями < ±20 В
Погрешность усиления постоянного напряжения ±2,5% для 1 мВ/дел ±2,0% для 2 мВ/дел  ±1,5% для 5 мВ/дел и выше
Диапазон смещения 1 МОм 50 Ом, 75 Ом
от 1 мВ/дел до 99.5 мВ/дел ±1 В ±1 В
от 100 мВ/дел до 995 мВ/дел ±10В ±5 В
1 В/дел ±100В ±5 В
oт 1,01 В/дел до 10 В/дел ±100В не определено
Развязка между каналами (любые два канала с одинаковой чувствительностью) > 100:1 на частоте < 100 М Гц и > 30:1 на частоте от 100 МГц вплоть до верхней границы полосы
Система горизонтального отклонения аналоговых каналов
Максимальная частота дискретизации (все каналы) 2,5 Гвыб/с
Максимальная длина записи (все каналы) 5 млн. точек
Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы) 2 мс
Диапазон скорости развертки от 1 нс/деп до 1000 с/дел
Диапазон задержки развертки от-10 делений до 5000 с
Диапазон компенсации сдвига фаз между каналами ±100 нс
Погрешность развертки ±10 х 10-6 в любом интервале >1 мс



Информация для заказа:

  • DPO3012...2-канальный осциллограф с цифровым люминофором, 100 МГц, 2,5 Гвыб./с., длина записи 5 M точек;
  • DPO3BW1T32...DPO3012 с полосой пропускания 300 МГц;
  • DPO3BW1T52...DPO3012 с полосой пропускания 500 МГц;
  • DPO3BW3T52...DPO3012 с полосой пропускания 500 МГц;
  • DPO3014...4-канальный осциллограф с цифровым люминофором, 100 МГц, 2,5 Гвыб./с., длина записи 5 M точек;
  • DPO3BW1T34...DPO3014 с полосой пропускания 300 МГц;
  • DPO3BW1T54...DPO3014 с полосой пропускания 500 МГц;
  • DPO3BW3T54...DPO3014 с полосой пропускания 500 МГц;
  • DPO3032...2-канальный осциллограф с цифровым люминофором, 300 МГц, 2,5 Гвыб./с., длина записи 5 M точек;
  • DPO3BW3T52...DPO3032 с полосой пропускания 500 МГц;
  • DPO3034...4-канальный осциллограф с цифровым люминофором, 300 МГц, 2,5 Гвыб./с., длина записи 5 M точек;
  • DPO3BW3T54...DPO3034 с полосой пропускания 500 МГц;
  • DPO3054...4-канальный осциллограф с цифровым люминофором, 500 МГц, 2,5 Гвыб./с., длина записи 5 M точек;
  • DPO3AERO...MIL-STD-1553 модуль запуска и анализа для моделей серии  MSO/DPO3000;
  • DPO3FLEX...FlexRay2модуль запуска и анализа для моделей серии  MSO/DPO3000.

 Приборы с серийными номерами, начинающимися с C01, приобретаются вместе с опцией IFC:

  • DPO3BWXTXX IFC...Услуга установки и заводской калибровки;

В комплект поставки входит:

  • Один пробник P6139A 500 МГц;
  • 10x пассивный пробник на каждый аналоговый канал;
  • Передняя крышка (200-5052-xx);
  • Руководство пользователя;
  • Компакт-диск с документацией (063-4104-xx);
  • ПО OpenChoice® Desktop;
  • ПО NI LabVIEW SignalExpress™ Tektronix Edition LE;
  • Калибровочный сертификат с прослеживанием средств калибровки до Национального института метрологии и Системы регистрации качества ISO9001;
  • Кабель питания;
  • Сумка с принадлежностями (016-2008-xx);
  • Трехлетняя гарантия.

При заказе указывайте тип кабеля питания и язык руководства.
