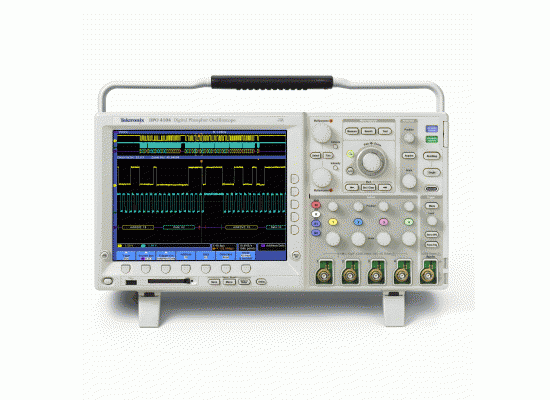

Tektronix DPO4104B-L - Осциллограф с цифровым люминофором

Код товара: 2897

Артикул: DPO4104B-L

Цена: по запросу

купить

  • Модели с полосой пропускания 1 ГГц, 500 и 350 МГц
  • 4 аналоговых канала
  • 16 цифровых каналов (серия MSO)
  • Частота дискретизации 5 Гвыб./с по всем каналам
  • Длина записи 20 млн. точек по всем каналам
  • Максимальная скорость захвата сигнала >50 000 осциллограмм в секунду
  • Расширенный набор функций запуска
  • 29 автоматических измерений, построение гистограмм и быстрое преобразование Фурье для упрощения анализа сигналов
  • Интерфейс пробников TekVPI® поддерживает активные, диффе­ренциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
  • Цветной дисплей XGA с диагональю 10,4 дюйма (264 мм)
  • Небольшие размеры и вес - всего 147 мм в глубину при массе 5 кг

Информация

Осциллографы серии MSO/DPO4000B предлагают широкий набор функций, ускоряющих все этапы отладки - от быстрого обнаружения аномалии и ее захвата до поиска событий в записанных сигналах, анализа характеристик и работы разрабатываемого устройства.

С помощью осциллографов серии MSO/DPO4000B можно анализи­ровать до 4 аналоговых и до 16 цифровых сигналов, что позволяет быстро находить проблемы в сложных системах. Полоса пропус­кания до 1 ГГц и 5-кратная передискретизация по всем каналам позволяют регистрировать подробности очень быстрых переходных процессов. Все каналы обеспечивают длину записи до 10 млн. точек в стандартной конфигурации, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени.

Функциональные особенности:
  • Модели с полосой пропускания 1 ГГц, 500 и 350 МГц;
  • 4 аналоговых канала;
  • 16 цифровых каналов (серия MSO);
  • Частота дискретизации 5 Гвыб./с по всем каналам;
  • Длина записи 20 млн. точек по всем каналам;
  • Максимальная скорость захвата сигнала >50 000 осциллограмм в секунду;
  • Расширенный набор функций запуска;
  • 29 автоматических измерений, построение гистограмм и быстрое преобразование Фурье для упрощения анализа сигналов;
  • Интерфейс пробников TekVPI® поддерживает активные, диффе­ренциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения;
  • Цветной дисплей XGA с диагональю 10,4 дюйма (264 мм);
  • Небольшие размеры и вес - всего 147 мм в глубину при массе 5 кг.
Технические характеристики:

Система вертикального отклонения аналоговых каналов
Параметр
Значение
Число входных каналов
4
Аналоговая полоса пропускания (-3 дБ), 5 мВ/дел. - 1 В/дел.
1 ГГц
Расчетное время нарастания 5 мВ/дел. (типовое)
350 пс
Аппаратное ограничение полосы пропускания
20 МГц, 250 МГц
Режим входа
Связь по постоянному току, связь по переменному току, земля
Входное сопротивление
1 МОм ±1%, 50 Ом ±1%
Диапазон входной чувствительности, 1 МОм
от 1 мВ/дел. до 10 В/дел.
Диапазон входной чувствительности, 50 Ом
от 1 мВ/дел. до 1 В/дел.
Вертикальное разрешение
8 бит (11 бит в режиме высокого разрешения)
Макс. входное напряжение, 1 МОм
300 В (ср.кв.) с пиковыми значениями < ±425 В
Макс. входное напряжение, 50 Ом
5 В (ср.кв.) с пиковыми значениями < ±20 В
Погрешность усиления постоянного напряжения
±1,5 %, с ухудшением на 0,1 %/°C при температуре более 30 °C
Развязка между каналами
100:1 на частоте 100 МГц и 30:1 на частоте > 100 МГц до верхней границы полосы пропускания, для двух любых каналов с одинаковой чувствительностью
Система горизонтального отклонения аналоговых каналов
Максимальная частота дискрети­зации(все каналы)
2,5 Гвыб./с
Максимальная длина записи (все каналы)
5 млн. точек
Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы)
2 мс
Диапазон скорости развертки
от 400 пс/дел до 1000 с/дел
Диапазон задержки развертки
от -10 делений до 5000 с
Диапазон компенсации сдвига фаз между каналами
±125 нс
Погрешность развертки
±5 х 10-6 в любом интервале >1 мс
Система горизонтального отклонения цифровых каналов
Параметр
Все модели MSO4000B
Максимальная частота дискрети­зации (основной режим)
500 Мвыб./с (разрешение 2 нс)
Максимальная длина записи (основной режим)
20 млн. точек
Максимальная частота дискрети­зации (MagniVu, все каналы)
16,5 Гвыб./с (разрешение 60,6 пс)
Максимальная длина записи (MagniVu, все каналы)
10 тыс. точек, центральная точка соответс­твует моменту запуска
Минимальная длительность импульса (все каналы)
1 нс
Сдвиг фаз между каналами
200 пс (ном.)
Система вертикального отклонения цифровых каналов
Параметр
Все модели MSO4000B
Число входных каналов
16 (от D15 до D0)
Пороговые напряжения
Отдельная настройка для каждого канала
Выбор значений порогов
ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, определя­емое пользователем
Диапазон значений порогов, настраиваемых пользователем
±40 В
Максимальное входное напряжение
±40 В
Погрешность установки порога
±(100 мВ +3% от установленного значения)
Максимальный динамический диапазон входного сигнала
30 Впик-пик (≤200 МГц)
10 В  (>200 МГц)
Минимальный размах напряжения
400 мВ
Входное сопротивление
100 кОм
Входная емкость пробника
3 пФ
Вертикальное разрешение
1 бит
Характеристики дисплея
Параметр
Описание
Тип дисплея
Жидкокристаллический цветной TFT дисплей с диагональю 264 мм.
Разрешение
1024 пикселей по горизонтали х 768 пикселей повертикали (XGA).
Представлениесигналов
Векторы, точки, переменное послесвечение, бесконечное послесвечение.
Координатная сетка
Полная, сетка, перекрестие, рамка, IRE и мВ.
Формат
YT и одновременно XY/YT.
Максимальная скорость захвата
>50 000 осциллограмм в секунду

Информация для заказа:



Модели DPO4000B
Наименование
Описание
DPO4034B
4-канальный осциллограф с цифровым люминофором, 350 МГц, 2,5 Гвыб./с, длина записи 20M точек
DPO4054B
4-канальный осциллограф с цифровым люминофором, 500 МГц, 2,5 Гвыб./с, длина записи 20M точек
DPO4102B-L
1/2-канальный осциллограф с цифровым люминофором, 1 ГГц, 5/2,5 Гвыб./с, длина записи 5M точек, 2-х канальный цыфровой.
DPO4102B
1/2-канальный осциллограф с цифровым люминофором, 1 ГГц, 5/5 Гвыб./с, длина записи 5M точек, 2-х канальный цыфровой.
DPO4104B
4-канальный осциллограф с цифровым люминофором, 1ГГц, 5 Гвыб./с, длина записи 20M точек
DPO4104B-L
1/2/4-канальный осциллограф с цифровым люминофором, 1ГГц, 5/5/2,5 Гвыб./с, длина записи 5M точек

Модели MSO4000B

Наименование
Описание
MSO4034B
Осциллограф смешанных сигналов, 4 аналоговых и 16цифровых каналов, 350 МГц, 2,5 Гвыб./с, длина записи 20M точек
MSO4054B
Осциллограф смешанных сигналов, 4 аналоговых и 16цифровых каналов, 500 МГц, 2,5 Гвыб./с, длина записи 20M точек
MSO4102B-L
Осциллограф смешанных сигналов, 2 аналоговых и 16 цифровых каналов, 1 ГГц, 5/2,5 Гвыб./с на 1/2 каналах, длина записи 20M точек
MSO4102B
Осциллограф смешанных сигналов, 2 аналоговых и 16 цифровых каналов, 1 ГГц, 5/5 Гвыб./с, длина записи 20M точек
MSO4104B-L
Осциллограф смешанных сигналов, 4 аналоговых и 16цифровых каналов, 1 ГГц, 5/5/2,5 Гвыб./с, длина записи 5 Mточек
MSO4104B
Осциллограф смешанных сигналов, 4 аналоговых и 16цифровых каналов, 1 ГГц, 5 Гвыб./с на 1/2/4 каналах, длина записи 20Mточек




В комплект поставки всех моделей входит:

  • Один пассивный пробник на каждый аналоговый канал (TPP0500 500 МГц, 10X, 3,9 пФ для моделей с полосой пропускания 500 МГц и 350 МГц;
  • TPP1000 1 ГГц, 10X, 3,9 пФ для моделей с полосой пропускания 1 ГГц);
  • Передняя крышка (200-5130-xx);
  • Руководство пользователя (071-2810-xx);
  • Компакт-диск с документацией (063-4300-xx);
  • ПО OpenChoice® Desktop;
  • ПО NI LabVIEW SignalExpress™ Tektronix Edition;
  • Калибровочный сертификат;
  • Кабель питания;
  • Сумка с принадлежностями (016-2029-xx);
  • Трехлетняя гарантия;
  • При заказе указывайте тип кабеля питания и язык руководства. Кроме того, в комплект поставки моделей MSO входит: один 16-канальный логический пробник P6616 и комплект принадлежностей (020-2662-xx).

Кроме того, в комплект поставки моделей MSO входит:
  • Один 16-канальный логический пробник P6516;
  • Комплект принадлежностей (020-2662-xx).
