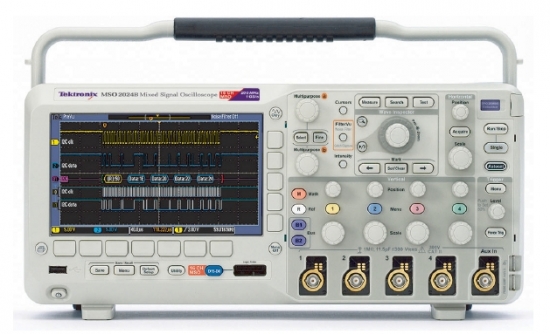

Tektronix MSO2024B - Осциллограф цифровой смешанных сигналов

Код товара: 2889

Артикул: MSO2024B

Цена: по запросу

купить

  • Полоса 200 МГц, 4 аналоговых канала (1 МОм- TekVPI) и 16 цифровых, WQVGA ЖК-дисплей 18 см;
  • Дискретизация 1 Гвыб./с, длина записи 1 млн. точек/канал, скорость захвата осциллограмм до 5000 в сек., поиск в длинной памяти WaveInspector™, захват / поиск / декодирование шин I2C, SPI, RS232/422/485/UART, CAN, LIN (опции), расширенная синхронизация; 29 автоматических и курсорные измерения;
  • USB 2.0 USBTMC, VGA-порт и LAN (опции), вход внешней синхронизации, замок "Kensington"
  • Размеры 180x377x134 мм, вес 3,6 кг.

Информация

Области применения MSO2024B

  • Разработка и отладка встроенных систем;
  • Разработка и отладка аналого-цифровых схем;
  • Измерение мощности;
  • Автомобильная электроника;
  • Образование и обучение;
  • Разработка и отладка видеосистем;
  • Осциллограф с цифровым люминофором серии MSO2000B – функциональный прибор для отладки аналого-цифровых схем.

Особенности осциллографа MSO2024B

Осциллографы с цифровым люминофором серии MSO2000 и DPO2000 – функциональные приборы для отладки аналого- цифровых схем

Возможность быстрого решения проблем

Осциллографы с цифровым люминофором (DPO) серии MSO2000 и DPO2000 обладают всеми необходимыми средствами для отображения сигналов и быстрой локализации проблем.

Осциллографы серии DPO2000 – это первые осциллографы с длиной записи 1 млн. точек по всем каналам, функцией запуска и декодирования сигалов последовательных шин, перестраиваемым фильтром нижних частот, позволяющим увидеть мельчайшие подробности сигнала в полной полосе осциллографа, и все это в одном компактном корпусе.

Осциллографы серии MSO2000 имеют дополнительно 16 встроенных цифровых каналов, которые позволяют отображать и сопоставлять по времени аналоговые и цифровые сигналы. Такая интеграция расширяет возможности системы запуска на все 20 каналов, что идеально подходит для отладки смешанных аналого-цифровых схем.



Технические характеристики:

Система вертикального отклонения – аналоговые каналы
Число каналов
4
Аналоговая полоса*1 (-3 дБ)
200 МГц
Расчетное время нарастания фронта
2,1 нс
Аппаратное ограничение полосы пропускания
20 МГц
Режим входа
Связь по постоянному току, связь по переменному току, земля
Входное сопротивление
1 МОм ±2 %, 11,5 пФ ±2 пФ
Диапазон чувствительности
от 2 мВ/дел до 5 В/дел
Вертикальное разрешение
8 бит
Макс. входное напряжение
300 В (ср.кв.) с выбросами <450 В
Погрешность усиления постоянного напряжения (с установленным смещением 0 В)
±3 % для чувствительности от 10 мВ/дел до 5 В/дел,
±4 % для чувствительности от 2 мВ/дел до 5 мВ/дел
Диапазон смещения

от 2 мВ/дел до 200 мВ/дел: ±1 В
от >200 мВ/дел до 5 В/дел: ±25 В
Развязка каналов (любые два канала с одинаковой вертикальной
чувствительностью)
100:1 на частоте ≤200 МГц
Система вертикального отклонения – цифровые каналы
Число каналов
16 цифровых (от D15 до D0)
Пороги
Общая настройка для группы из 8 каналов
Выбор порога
TTL, CMOS, ECL, PECL, настраиваемый
Диапазон настройки порога
±20 В
Максимальное входное напряжение
±40 В
Точность установки порога
±(100 мВ + 3 % от установленного значения)
Максимальный динамический диапазон входного сигнала
80 В (ампл.) (зависит от установленного порога)
Минимальный размах напряжения
300 мВ (ампл.)
Входное сопротивление
101 кОм
Входная емкость пробника
8 пФ
Вертикальное разрешение
1 бит
Система горизонтальной развертки – аналоговые каналы
Максимальная частота дискретизации
1 Гвыб./с
Минимальная длительность импульса
5,0 нс
Максимальная длина записи (все каналы)
1 М точек
Максимальный интервал захвата при наивысшей частоте дискретизации (все каналы)
1 мс
Диапазон скорости развертки
от 2 нс до 100 с
Диапазон задержки развертки
от –10 дел до 5000 с
Диапазон сдвига между каналами
±100 нс
Точность развертки
±25 х 10-6
Система горизонтальной развертки – цифровые каналы
Максимальная частота дискретизации (при использовании любого из каналов D7-D0)
1 Гвыб./с (разрешение 1 нс)
Максимальная частота дискретизации (при использовании любого из каналов D15-D8)
500 Мвыб./с (разрешение 2 нс)
Максимальная длина записи
1 М точек
Минимальная длительность импульса
5 нс
Сдвиг каналов
2 нс (ном.)



Комплектация осциллографа MSO2024B:

  • 16-канальный логический пробник с комплектом принадлежностей – 1 шт.;
  • Кабель питания – 1 шт.;
  • Компакт-диск с документацией – 1 шт.;
  • Пассивный пробник 1х/10х 200 МГц – 2 шт.;
  • Переведенная накладка на переднюю панель – 1 шт.;
  • Осциллограф MSO2024B – 1 шт.;
  • Программное обеспечение – 1 шт.;
  • Руководство пользователя – 1 шт.;
  • Сертификат о калибровке – 1 шт.;
  • Сумка для принадлежностей – 1 шт.
