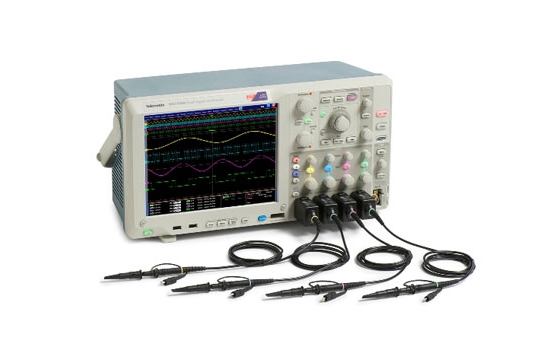

Tektronix MSO5204 — Осциллограф цифровой смешанных сигналов

Код товара: 2903

Артикул: MSO5204

Цена: по запросу

купить

Осциллограф смешанных сигналов, 4 аналоговых канала (полоса 2 ГГц, дискретизация 5 GS/s на каждом канале (10 GS/s при объединении), входы  1 МОм/50 Ом -  TekVPI) и 16 цифровых каналов  (разрешение 60 пс ),   XGA   сенсорный ЖК-дисплей 26 см.,  длина записи 12,5  млн. точек/канал (опция до 250 МБ), поиск в длинной памяти WaveInspector™, захват/поиск/декодирование шин  I2C, SPI, RS-232/422/485/UART, USB2.0, CAN/LIN (опции),  расширенная синхронизация, втсроенный ПК - Windows7, матем.  редактор,   автоматич. и курсорные измерения, статистика,  выход синхроимпульса, XGA-порт,  вход внеш. cинхронизации. LXI - class C

Информация

MSO5204 - осциллограф цифровой смешанных сигналов
Особенности осциллографа MSO5204

Компания Tektronix, Inc., ведущий мировой производитель осциллографов, объявила о значительном расширении линейки приборов, представив новую платформу осциллографов смешанных сигналов – серию MSO/DPO5000. Также компания Tektronix продемонстрировала новейшие широкополосные пассивные пробники с малой входной емкостью TPP1000 и TPP0500, обладающие непревзойденными параметрами. Эти новые приборы и пробники предоставляют разработчикам встраиваемых систем уникальные возможности для тестирования и комплексной отладки на уровне систем и компонентов.

Охватывая частотный диапазон от 350 МГц до 2 ГГц, новые приборы относятся к самому популярному сегменту осциллографов и используются для разработки продуктов в широком спектре отраслей и приложений. Сегодня все без исключения бытовые и промышленные устройства становятся более интеллектуальными со все более совершенной встраиваемой электроникой. Эта электроника включает множество компонентов, объединенных специализированными шинами, проводными и беспроводными сетями. Кроме того, встраиваемые системы отличаются сложными схемами управления энергопотреблением, графическими дисплеями и нетривиальными интерфейсами пользователя. Своим последним предложением компания Tektronix показала, что идет в ногу с постоянно развивающимися и все более сложными требованиями разработчиков.

Новая платформа осциллографов: более глубокий анализ, лучшая производительность.

Новые осциллографы серии MSO/DPO5000 вобрали в себя все лучшие возможности осциллографов Tektronix такие как режим FastAcq с максимальной скоростью захвата >250 000 осциллограмм/с, позволяющей выявлять редкие проблемы, режим сегментированной памяти с большой длиной записи FastFrame™, позволяющий захватывать большие временные интервалы с высоким разрешением, расширенный набор встроенных средств для анализа сложных устройств и интерфейс пользователя на основе Windows, упрощающий подключение к сети и облегчающий работу.

Серия состоит из восьми моделей с аналоговой полосой пропускания от 350 МГц до 2 ГГц и частотой дискретизации от 5 до 10 Гвыб/с. Длина записи от 12,5 до 250 млн. точек, позволяет выполнять глубокий анализ и отладку. Каждая модель оснащена 4 аналоговыми каналами. Модели MSO предлагают дополнительно 16 цифровых каналов и встроенные функции запуска и декодирования сигналов параллельных шин. Кроме того, модели DPO можно обновить до моделей MSO, если в будущем заказчику понадобятся такие функции.

Осциллографы серии MSO/DPO5000 предлагают необходимые средства для каждого этапа отладки. Технология DPX® с функцией FastAcq позволяет инженерам быстро выявить проблемы за счет самой широкой в отрасли полосы захвата до 2 ГГц, а затем использовать более 350 условий запуска для захвата события с первого раза. Расширенные возможности запуска по сигналам последовательных и параллельных шин ускоряют проверку и позволяют быстро диагностировать проблемы системного уровня во встраиваемых системах. Предлагая лучшую в отрасли навигацию по осциллограмме, встроенное средство поиска Wave Inspector® позволяет автоматически просматривать все захваченные данные объемом до 250 млн. точек, находить указанные события и отмечать каждое появление таких событий, ускоряя переход к проблемным областям. Более 50 автоматических измерений плюс расширенный набор математических функций, гистограммы, статистические функции и другие встроенные аналитические средства позволяют анализировать сигнал, выявлять исходные причины проблем и проверять работоспособность схем.

Для облегчения диагностики системного уровня сложных встраиваемых систем все 16 каналов осциллографов серии MSO5000 являются полностью интегрированными, позволяя инженерам выполнять запуск по сигналам всех входных каналов, автоматически сопоставляя по времени аналоговые сигналы, цифровые сигналы и сигналы последовательных/параллельных шин. Предлагая лучшее в отрасли разрешение по времени для осциллографов такого класса, режим захвата со сверхвысоким разрешением MagniVu™ позволяет захватывать до 10 000 точек со скоростью до 16,5 Гвыб/с (разрешение 60,6 пс). Режим MagniVu особенно важен для точного измерения временных характеристик, таких как время установки и удержания, задержка тактовой частоты, фазовый сдвиг сигнала и параметры глитчей.

С помощью осциллографов серии MSO/DPO5000, опционально поддерживающих автоматический запуск по сигналам последовательных шин I2C, SPI, RS-232 и USB 2.0, а также их декодирование, инженеры могут сфокусироваться на решении проблем, а не на декодировании последовательных протоколов вручную. Опции анализа джиттера и глазковых диаграмм, контроля предельных значений и тестирования по маске, проверки совместимости последовательных шин, измерения мощности и шины памяти DDR позволяют использовать один прибор в широком спектре приложений. Компактный корпус предполагает, что прибор можно использовать где угодно, от рабочего стола до производственного цеха, а высота 5 стоечных единиц (5U) делает его идеальным инструментом для включения в состав автоматизированного испытательного оборудования.

Революционные высокоскоростные пассивные пробники с минимальной емкостной нагрузкой

Революционные пассивные пробники напряжения TPP1000 и TPP0500 обладают всеми преимуществами пассивных пробников – широким входным динамическим диапазоном, прочной конструкцией и невысокой ценой – предлагая характеристики, свойственные активным пробникам. Эти высокоомные (входное сопротивление 10 МОм) пассивные пробники практически не оказывают влияния на исследуемую цепь, благодаря входной емкости всего 3,9 пФ – огромный прорыв в области технологий пассивных пробников. Параметры этих пробников существенно превосходят параметры ближайших аналогов, имеющих входную емкость не менее 9,5 пФ. Кроме того, пассивные пробники TPP1000 обладают полосой 1 ГГц. До этого высокоомные пассивные пробники обладали полосой пропускания максимум 500 МГц. Благодаря удвоенной полосе и вдвое меньшей емкостной нагрузке, пробники серии TPP обеспечивают более точную регистрацию сигнала. Пробники серии TPP входят в стандартный комплект поставки каждой модели MSO/DPO5000 и MSO/DPO4000B.



Технические хараткеристики осциллографа MSO5204
Общие данные
Количество каналов
4
Число цифровых каналов
16
Полоса пропускания
2000  МГц
Частота дискретизации
5  Гвыб./с
Длина памяти на канал
12.5  Мб
Время нарастания
175 пс
Максимальная скорость сбора осциллограмм
250000  осц./с
Дисплей
Цветной ЖК-дисплей с сенсорным экраном
Габаритные размеры
439х233х206  мм
