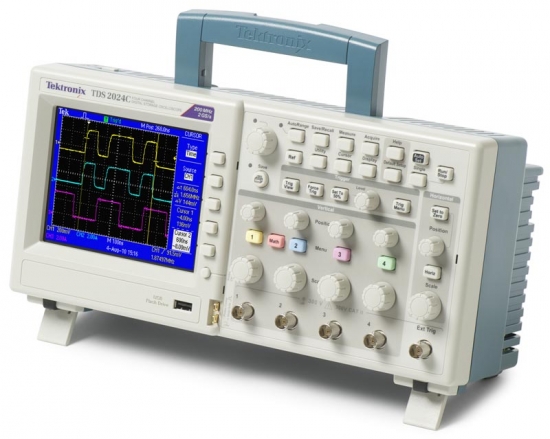

Tektronix TDS2024C - Цифровой запоминающий осциллограф, 200 МГц, 4 канала, 2 Гвыб/с, TFT

Код товара: 2944

Артикул: TDS2024C

Цена: по запросу

купить

Полоса пропускания 200 МГц, 4 канала. Частота дискретизации 2 Гвыб/с по всем каналам. Длина записи 2,5 тыс. точек по всем каналам. Расширенный набор функций запуска, включая запуск по длительности импульса и запуск по выбранной строке видеосигнала. 16 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигнала. Цветной ЖК-дисплей с диагональю 5,7 дюйма (144 мм). Небольшие размеры и вес - всего 124 мм в глубину при массе 2 кг. Хост-порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных, распечатку и подключение USB клавиатуры. Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере.

Информация

Полоса пропускания 200 МГц, 4 канала. Частота дискретизации 2 Гвыб/с по всем каналам. Длина записи 2,5 тыс. точек по всем каналам. Расширенный набор функций запуска, включая запуск по длительности импульса и запуск по выбранной строке видеосигнала. 16 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигнала. Цветной ЖК-дисплей с диагональю 5,7 дюйма (144 мм). Небольшие размеры и вес - всего 124 мм в глубину при массе 2 кг. Хост-порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных, распечатку и подключение USB клавиатуры. Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере.

Оптимальные характеристики по доступной цене

Цифровые запоминающие осциллографы серии TDS2000C предла­гают доступную по цене производительность в удобном компактном корпусе. Обладая стандартным набором возможностей - включая порт USB, 16 автоматических измерений, контроль предельных значений, регистрацию данных и контекстную справку - осцил­лографы серии TDS2000C помогают сделать больше за меньшее время.

Цифровая точность измерений

Полоса пропускания 200 МГц и максимальная частота дискре­тизации 2 Гвыб/с - ни один осциллограф не обладает такими характеристиками при столь низкой цене. Специальная техно­логия компании Tektronix обеспечивает дискретизацию в реальном времени, минимум с 10-кратной передискретизацией по всем каналам, что позволяет точно регистрировать нужные вам сигналы. Параметры дискретизации не ухудшаются при использовании нескольких каналов.

Незаменимые средства поиска неисправностей

Расширенные возможности запуска - по фронтам/спадам, по длительности импульса и по видеосигналу - помогают быстро локализовать интересующие вас сигналы. А захватив сигнал, вы можете ускорить анализ, воспользовавшись расширенным набором математических функций и автоматическими измерениями. Сигналы можно складывать, вычитать, перемножать или применять к ним быстрое преобразование Фурье (БПФ). Шестнадцать автомати­ческих измерений быстро и надежно рассчитывают важные характе­ристики сигнала, такие как частота или длительность фронта, тогда как встроенная функция контроля предельных значений упрощает выявление существующих проблем.

Технические характеристики

Цифровые запоминающие осциллографы серии TDS2000C

TDS2001C
TDS2002C
TDS2004C
TDS2012C
TDS2014C
TDS2022C
TDS2024C
Дисплей (QVGA ЖК)
TFT
TFT
TFT
TFT
TFT
TFT
TFT
Полоса пропускания*3
50 МГц
70 МГц
70 МГц
100 МГц
100 МГц
200 МГц
200 МГц
Число каналов
2
2
4
2
4
2
4
Вход внешнего запуска
Присутствует во всех моделях
Частота дискретизации
500 Мвыб/с
1,0 Гвыб/с
1,0 Гвыб/с
2,0 Гвыб/с
2,0 Гвыб/с
2,0 Гвыб/с
2,0 Гвыб/с
в каждом канале







Длина записи

2,5 тыс. точек при всех скоростях развертки во всех моделях

Вертикальное разрешение
8 бит
Вертикальная чувствительность

от 2 мВ/дел до 5 В/дел во всех моделях с калиброванной тонкой настройкой

Погрешность вертикального отклонения по постоянному току

±3 % во всех моделях
Масштабирование по вертикали

Расширение или сжатие живых или сохраненных сигналов

Максимальное входное напряжение

300 В    (КАТ II); снижается со скоростью 20 дБ/декаду при частоте более 100 кГц до 13 Впик-пик при 3 МГц

Диапазон положений осциллограмм

от 2 мВ/дел до 200 мВ/дел +2 В

от 200 мВ/дел до 5 В/дел +50 В

Ограничение полосы пропускания

20 МГц во всех моделях
Режим входа

Связь по постоянному току, связь по переменному току, земля во всех моделях

Входное сопротивление
1 МОм параллельно с 20 пФ
Диапазон скорости развертки
от 5 нс/дел
до 50 с/дел
от 5 нс/дел
до 50 с/дел
от 5 нс/дел
до 50 с/дел
от 2,5 нс/дел
до 50 с/дел
от 2,5 нс/дел
до 50 с/дел
от 2,5 нс/дел
до 50 с/дел
от 2,5 нс/дел
до 50 с/дел
Погрешность развертки
50 х 10-6
Горизонтальная растяжка

Расширение или сжатие живых или сохраненных сигналов

Интерфейсы ввода/вывода

Порты USB

Хост-порт USB на передней панели поддерживает USB накопители

Порт USB на задней панели поддерживает подключение к ПК и все совместимые с PictBridge принтеры

GPIB
Опция
Энергонезависимая память


Отображение сохраненных сигналов

Сохраненные сигналы длиной (2) 2,5 тыс. точек

Сохранение сигналов без USB накопителя

(2) 2,5 тыс. точек
(2) 2,5 тыс. точек
(4) 2,5 тыс. точек
(2) 2,5 тыс. точек
(4) 2,5 тыс. точек
(2) 2,5 тыс. точек
(4) 2,5 тыс. точек
Максимальный объем USB накопителя
64 ГБ

Сохранение сигналов на USB накопителе

96 и более опорных сигналов на каждые 8 МБ

Сохранение настроек без USB накопителя

10 настроек органов управления передней панели

Сохранение настроек на USB накопителе

4000 и более настроек органов управления передней панели на каждые 8 МБ

Сохранение снимков экрана на USB накопителе

128 и более снимков экрана на каждые 8 МБ (число снимков зависит от выбранного формата файлов)

Сохранение всех пара­метров на USB накопителе

12 и более операций сохранения на каждые 8 МБ Одна операция сохранения всех параметров создает от 3 до 9 файлов (настройка, снимок экрана, плюс один файл на каждый отображаемый сигнал)
