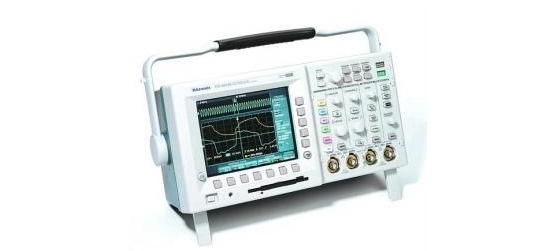

Tektronix TDS3034C - Цифровой осциллограф

Код товара: 2943

Артикул: TDS3034C

Цена: по запросу

купить

Полоса пропускания 300 МГц, 4 канала, частота выборки 2,5 Гвыб/c. Длина записи до 10000 точек/канал. Диапазон развертки от 2 нс/дел до 10 c/дел, чувствительность входа от 1 мВ/дел до 10 В/дел. 21 вид автоматических измерений. Цветной ЖК-дисплей. ПО WaveStar™. Опциональный коммуникационный модуль с интерфейсами RS-232, Centronics, GPIB и VGA.

Информация

Осциллографы Tektronix с цифровым люминофором серии TDS3000 являются мощным измерительным средством, позволяющим показывать, записывать и анализировать комплексные сигналы в реальном масштабе времени.

Сравнивая их с традиционными RealTime осциллографами, можно отметить большую информативность, высокую скорость оцифровки, широкие возможности синхронизации и анализа. Цветной VGA дисплей обеспечивает высокую наглядность и достоверность представления данных.

Осциллографы серии TDS3000 сопрягаемы с программным обеспечением WSTRO, которое позволяет осуществлять управление прибором с персонального компьютера и проводить дальнейшую обработку полученных данных программными средствами.

Кроме того, все осциллографы этой серии имеют встроенный дисковод для записи на гибкие диски результатов измерений и последующей обработки их на компьютере.


Основные функции:

  • Полоса пропускания 100 МГц (TDS3012B, TDS3014B), 200 МГц (TDS3024B), 300 МГц (TDS3032B, TDS3034B), 400 МГц (TDS3044B), 500 МГц (TDS3052B, TDS3054B), 600 МГц (TDS3064B)
  • 2 канала (TDS3012B, TDS3032B, TDS3052), 4 канала (TDS3014B, TDS3024B, TDS3034B, TDS3044B, TDS3054B, TDS3064B)
  • Частота выборки 1,25 Гвыб/c (TDS3012B, TDS3014B), 2,5 Гвыб/c (TDS 3024B, TDS3032B, TDS3034B), 5 Гвыб/с (TDS3044B, TDS3052B, TDS3054B, TDS3064B)
  • Максимальная длина записи 10000 точек/канал
  • Вертикальное разрешение 9 бит
  • Пиковый детектор 1нс
  • Контекстно-зависимая справка
  • Расширенные режимы синхронизации
  • Автоматические измерения 25 параметров
  • Запоминание сигнальных кривых и настроек
  • Математическая обработка сигналов, быстрое преобразование Фурье (FFT)
  • Набор пассивных, активных и дифференциальных пробников
  • Встроенный принтер (опция)
  • Цветной ЖК-дисплей
  • Флоппи-дисковод
  • Аккумуляторный блок (NICD) и блок подзарядки (опции)
  • Программное обеспечение WaveStar
  • Опциональный коммуникационный модуль с интерфейсами RS-232, Centronics, GPIB и VGA


Технические характеристики
Система сбора данных

Частота дискретизации: 5 ГГц (TDS3052B/3054B), 2,5 ГГц (TDS3032B/3034B), 1,25 ГГц (TDS3012B/3014B)
Память: 10 000 точек/канал
Разрешение по вертикали: 9 бит
Обнаружение пиков: 1 нс

Вертикальное отклонение

Полоса пропускания: 0 - 100 МГц (TDS3012B/3014B), 0 - 300 МГц (TDS3032B/3034B), 0 - 500 МГц (TDS3052B/3054B)
Ограничение полосы пропускания: 20 МГц (TDS3012B/3014B), 150 МГц или 20 МГц (TDS3032B/3034B/3052B/3054B)
Коэф. отклонения: 1 мВ/дел - 10 В/дел
Погрешность: ± 2%
Входной импеданс: 1 МОм/13 пФ или 50 Ом
Макс. входное напряжение: 150 В rms, 300 В (с делителем 1:10)

Горизонтальное отклонение

Коэф. развертки: 4 нс - 10 с/дел. (TDS3012B/3014B), 2 нс - 10 с/дел. (TDS3032B/3034B), 1 нс - 10 с/дел. (TDS3052B/3054B)
Погрешность: ± 0,002%

Синхронизация

Режимы синхронизации: автоматический, нормальный
Виды синхронизации: по уровню сигнала, по видеосигналу, логический запуск (по образцу и состоянию), импульсная синхронизация (по ширине импульса и по импульсному выбросу между уровнями)

Дополнительные функции:

  • Режим X-Y
  • Автоматические измерения 25 параметров
  • Математическая обработка сигналов
  • Быстрое преобразование Фурье (FFT)
  • Возможность подключения принтера
  • Встроенный дисковод
  • Встроенный принтер (опционально)
