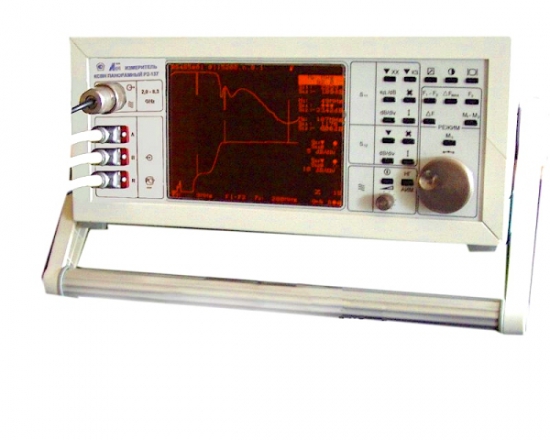

Р2-137/1 измеритель КСВН панорамный
Код товара: 1451
Артикул: Р2-137/1
Цена: по запросу Предназначен для панорамного отображения коэффициента стоячей волны по напряжению (КСВН) и модуля коэффициента передачи коаксиальных СВЧ устройств. Информация
Р2-137/1 измеритель КСВН панорамный
предназначен для панорамного отображения коэффициента стоячей волны по напряжению (КСВН) и модуля коэффициента передачи коаксиальных СВЧ устройств.
Измеритель КСВН Р2-137/1 позволяет наблюдать амплитудно-частотные характеристики измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот. Информация в графической и цифро-буквенной форме выводится на дисплей(ЖКИ) измерителя КВСН Р2-137/1.
Измеритель КСВН Р2-137/1 обеспечивает:
· установку границ полосы частот измерения от максимальной, равной диапазону рабочих частот, до минимальной не более 0,5% от Fmax;
· панорамное отображение КСВН с длительностью развертки от 0,06 до10,0 сек и индикацию в цифровой форме результата измерения по частотной метке;
· панорамное отображение измерителем КСВН Р2-137/1 модуля коэффициента передачи и индикацию в цифровой форме результата измерения;
· измерение измерителем КСВН Р2-137/1 в режиме "ЛИНЗА";
· программирование функций измерителя КСВН Р2-137/1 по интерфейсу RS-232
Измеритель КСВН и ослаблений Р2-137/1 может быть использован в качестве рабочей меры при производстве, ремонте, а также для периодической проверке технического состояния в процессе эксплуатации различных СВЧ приборов и устройств с коаксиальным трактом сечением 7/3.04
Конструктивно-технологические решения измерителя КСВН Р2-137/1 позволили получить прибор в одном малогабаритном корпусе с массой менее 7 кг. ЖК дисплей размером 120х90 мм.
Технические характеристики измерителя КСВН Р2-137/1:
Диапазон рабочих частот измерителя Р2-137/1 |
2.0 – 8.3 ГГц |
Измерительные каналы измерителя Р2-137/1 |
7/3.04 |
Диапазон измерения КСВН измерителем Р2-137/1 |
1.03 – 5.0 |
Погрешность измерения КСВН измерителем Р2-137/1 |
+3К% для 1.03<К<2 |
+ 5К% для 2<К<5 |
Диапазон измерения коэффициента передачи |
(+30 ÷ -50) дБ |
Погрешность измерения коэффициента передачи, дБ |
+(0.3+0.04|Ах|) |
Точность установки частоты измерителя Р2-137/1 |
+1·10-5 |
Потребляемая мощность измерителем Р2-137/1, ВА |
40 |
Размер панорамного ЖКИ измерителя Р2-137/1 |
120х90 |
Габаритные размеры измерителя Р2-137/1 |
290х129х222 |
Напряжение питания измерителя Р2-137/1 |
(220+22) В, (50+1) Гц |
(115+5.7) В, [(400-12+28)] Гц |
Масса измерителя Р2-137/1 |
7 кг |
