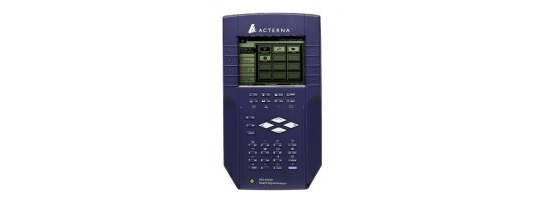

Система тестирования прямого и обратного каналов сетей кабельного телевидения JDSU (Acterna) SDA-5000

Код товара: 1035

Артикул: SDA-5000

Цена: по запросу

купить

Диапазон: 20дБмкВ…120дБмкВ. Встроенный предусилитель и ФНЧ. Использование режима временной развертки. Измеряемые параметры: уровень сигналов, наклон, сканирование, АЧХ, несущая/шум, фоновая помеха, глубина модуляции, CSO/CTB, MER, BER, констелляция, QAM-и

Файлы для загрузки

НаименованиеСсылка
Техническое описание JDSU (Acterna) SDA-5000 (English, PDF) Загрузить

Информация



   Приемник свип сигналов типа SDA-5000 представляет из себя полноценный анализатор сигналов с отображением спектра, и аналоговым измерителем параметров отдельных каналов. При измерениях приемник SDA-5000 использует несущие, имеющиеся в системе, а так же свип сигналы, которые передатчик SDA-5500 вводит в свободные участки спектра. Передатчик SDA-5500, кроме того, может проводить все виды измерений, которые может проводить приемник SDA-5000.


Основные особенности:
  • Новый детектор импульсного шума и улучшенные режимы работы спектро-анализатора.
  • Имеется встроенный предусилитель и ФНЧ с частотой среза 50 МГц.
  • Полный набор измерений цифровых сигналов
  • Измерение мощности цифровых сигналов может быть выполнено как для непрерывных, так и для импульсных сигналов.
  • Использование режима временной развертки (zero span), позволяет получить более полную информацию о транслируемых сигналах.
  • В этом режиме можно просмотреть и проконтролировать каждый пакет данных от кабельного модема.
  • Контроль в процессе работы уровней полезного/мешающего сигналов кабельных модемов в режиме временной развертки. Технические характеристики SDA-5000
  • Измеряемые параметры: уровень сигналов, наклон, сканирование, АЧХ, несущая/шум, фоновая помеха, глубина модуляции, CSO/CTB, MER, BER, констелляция, QAM-ингрессия (шум в несущей)
Характеристики:
  • Диапазон: 5...1000 МГц
  • Точность: ±10*10-6 при 25оС
  • Температурный дрейф: ±10*10-6 при 25оС
  • Полосы анализа: 30 кГц , 280 кГц , 2 МГц
  • Шаг настройки: 10 кГц
  • Измерение уровней
  • Диапазон: 20дБмкВ…120дБмкВ
  • Разрешение: 0,1 дБ
  • Точность: ±1дБ
  • Измерение несущая/шум: 52дБ
  • Разрешение: <0,5 дБ
