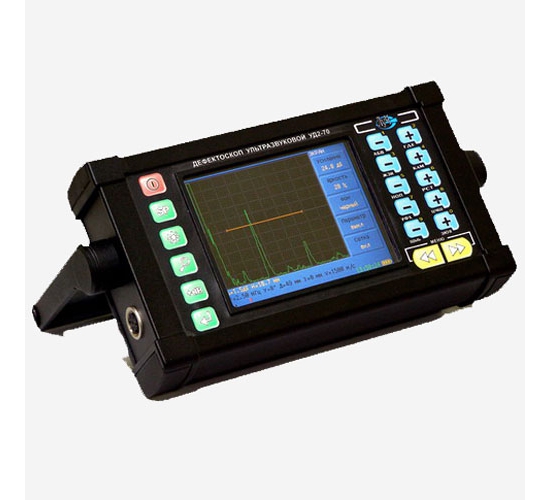

Ультразвуковой дефектоскоп УД2-70
Код товара: 1321
Артикул: Ультразвуковой дефектоскоп УД2-70
Цена: по запросу Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Имеются специализированные версии для ОАО "РЖД" с фиксированными настройками для контроля деталей и узлов тягового подвижного состава и вагонов согласно действующей нормативно-технической документации. ИнформацияОсобенности дефектоскопа
- малые габариты;
- большой цветной дисплей с высокой разрешающей способностью (320x240 точек) и высокой контрастностью;
- запоминание до 700 программ настроек прибора, что позволяет настраивать прибор в лаборатории и вызывать настройку на объекте;
- встроенные программы для контроля деталей подвижного состава ОАО "РЖД";
- автоматическая регулировка усиления;
- два независимых строба АСД;
- расширенные возможности цифровой обработки сигнала;
- встроенный глубиномер, измеряющий расстояние до эхо-сигнала в первом стробе по лучу и координаты Х, У, а также расстояние между сигналами в двух стробах;
- запоминание 4000 значений глубиномера;
- запоминание и просмотр до 700 А-Сканов с соответствующими настройками прибора;
- цифровая ВРЧ;
- порт RS 232 для подсоединения к компьютеру;
- встроенные часы и календарь;
- прочный алюминиевый корпус для тяжелых условий эксплуатации
Основные технические характеристики
| Название |
Измерение |
| Диапазон толщин контролируемого материала (по стали), мм |
От 2 до 5000 |
| Рабочие частоты, МГц |
0,4; 1.25; 1,8; 2,5; 5;10 |
| Частота зондирующих импульсов |
30; 60; 120; 250; 500; 1000 |
| Полярность зондирующего импульса |
Отрицательная |
| Амплитуда зондирующего импульса, В |
Не менее 180 |
| Длительность зондирующего импульса , нс |
Не более 80 |
| Диапазон регулировки усиления, дБ |
0…100 |
| Шаг регулировки усиления, дБ |
0,5 или 1 |
| Дискретность изменения усиления скачком "+дБ", дБ |
3…30 |
| Диапазон задержки развертки, мм |
Минус 2…5000 |
| Диапазон измерения глубины залегания дефектов (по стали), мм |
2…5000 |
| Дискретность изменения глубины, мм |
0,1 |
| Погрешность изменения глубины, мм |
+/-(0,5+0,02H) |
| Диапазон установки угла ввода ПЭП |
0…900 |
| Дискретность установки |
10 |
| Количество стробов |
АСД 2 |
| Диапазон установки скорости УЗК, м/с |
100…15000 |
| Глубина регулирования ВРЧ, дБ |
80 |
| Отсечка |
Линейная, 0…100% высоты экрана |
| Размер рабочей части экрана, мм |
Не менее 111*83 |
| Диапазон рабочих температур, град. |
-10…+50 |
| Электрическое питание аккумуляторное, В |
12 |
| Электрическое питание от сети переменного тока, В, Гц |
220; 50 |
| Время непрерывной работы, час |
Не менее 8 |
| Степень защиты корпуса |
IP 63 |
| Габариты, мм |
Не более 245*145*77 |
| Масса с аккумулятором, кг |
Не более 3 |
