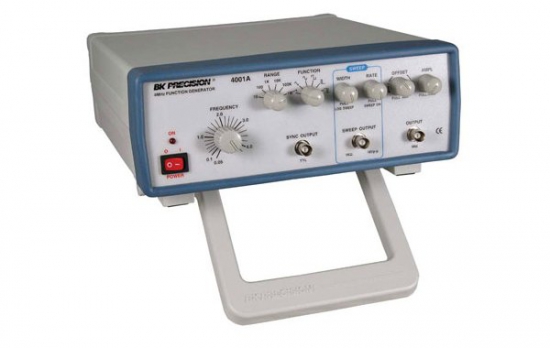

BK 4001A - Генератор функций, 4 МГц

Код товара: 892

Артикул: 0006-17

Цена: по запросу

Генерирует сигналы синусоидальной, треугольной и прямоугольной формы в диапазоне 0,5 Гц – 4 МГц. Функция развертки обеспечивает линейное или логарифмическое свипирование с регулируемыми значениями времени и глубины свипи

Файлы для загрузки

Информация

Модель 4001А представляет собой генератор развертки. Функция развертки обеспечивает линейное или логарифмическое свипирование с регулируемыми значениями времени и глубины свипирования.

Функции:

• Генерирует сигналы синусоидальной, треугольной и прямоугольной формы в  диапазоне 0,5 Гц – 4 МГц.
• Выходной сигнал 20 В пик-пик в разомкнутую цепь (10 В пик-пик на нагрузке 50 Ом)
• Выходной сигнла ТТЛ < 25 нс
• Смещение DC 100%
• Выходной сигнал с регулируемой амплитудой плюс аттенюатор 20 дБ

ХАРАКТЕРИСТИКИ ОСНОВНОГО ВЫХОДНОГО СИГНАЛА

Диапазон частот - 0,5 Гц – 4 МГц в 6 диапазонах

Формы сигнала - 6 форм сигнала (синус, прямоугольный, треугольный, прямоугольный, импульс (+), импульс (-), пилообразный)

Амплитуда - 20 В пик-пик в разомкнутую цепь (10 В пик-пик на нагрузке 50 Ом)

Аттенюатор - 0 дБ, - 20 дБ (+ 2%)

Выходной импеданс - 50 Ом (+ 2%)

Смещение DC - + 10 В (ручка ADJ.)

Регулировка частоты - Точность частотомера

Искажение - < 1%, 1 Гц - 100 кГц

Время нарастания/спада  - < 60 нс

Вход частотного фильтра (VCF)

Регулируется в пределах 0 - 10 В

ХАРАКТЕРИСТИКИ СИНХРОСИГНАЛА:

Время нарастания - < 40 нс

Уровень - > 2 В пик-пик (в разомкнутую цепь)

Формы сигнала - Прямоугольный, импульсный СВИПИРОВАНИЕ

Режим - Линейное/логарифмическое свипирование

Глубина свипирования - > 100:1, плавная регулировка

Время свипирования - от 10 мс до 5с, плавная регулировка

Выходное напряжение свипирования - 10 В пик-пик (в разомкнутую цепь)

Выходной импеданс - 1 кОм + 2%
