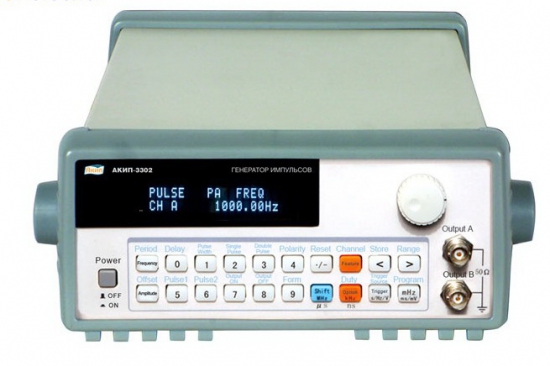

АКИП-3302 Генераторы импульсов
Код товара: 2358
Артикул: АКИП-3302
Цена: по запросу Генератор импульсов АКИП-3302 предназначен для воспроизведения электромагнитных сигналов. Этот генератор импульсов создает сигнал определенной формы, который используется при настройке электронных схем. Данный прибор формирует группу импульсов по определенным характеристикам, что позволяет провести испытания любых вычислительных устройств. В связи с тем, что генераторы импульсов просты в использовании и отличаются высокой надежностью, эти устройства пользуются спросом и для условий фабричного производства, и у радиолюбителей.
ИнформацияГенераторы импульсов АКИП-3302 не предназначены для эксплуатации в экстремальных климатических условиях. Их использование возможно только на производстве и в лабораторных условиях.
АКИП-3302. Технические характеристики
|
ХАРАКТЕРИСТИКИ
|
ПАРАМЕТРЫ
|
ЗНАЧЕНИЕ
|
|
ВРЕМЕННЫЕ ПАРАМЕТРЫ
|
Вид выходного сигнала
|
синхроимпульс, одиночный или парный импульс
|
|
Временные параметры
|
период следования 20 нс ...10000с
длительность импульса и задержка 5 нс...10000 с
|
|
Разрешение
|
5 нс при временном интервале 4 с
10 мкс при временном интервале свыше 4 с
|
|
Выходной уровень
|
-110...+15 дБмВт разрешение 0,1 дБ
|
|
Погрешность установки
|
± (5*Т*10-5 + 5 нс)
|
|
Погрешность опорного источника частоты
|
5*10-5
|
|
Время нарастания/спада
|
не более 10 нс
|
|
Выброс
|
не более 10% при амплитуде импульса 5 Впик на 50 Ом
|
|
Вход внешней опорной частоты
|
5 и 10 МГц, 0,5 В скз
|
|
АМПЛИТУДНЫЕ ПАРАМЕТРЫ
|
Каналы
|
2 канала с регулируемой амплитудой, 1 канал ТТЛ
|
|
Диапазон амплитуды
|
канал А: ± (25 мВпик...5 Впик) на нагрузке 50 Ом с аттенюатором
канал В: ± (250мВпик...5 Впик) на нагрузке 50 Ом
канал С: ТТЛ уровень
|
|
Разрешение
|
10 мВ пик
|
|
Погрешность установки амплитуды
|
± (2% + 25 мВ пик)
|
|
Диапазон смещений
|
± (25 мВ...5 В)
|
|
Погрешность установки смещения
|
± (5% + 25 мВ)
|
|
Внутренне сопротивление выхода
|
50 Ом
|
|
СИНХРОЗАПУСК
|
Режимы
|
внутренний, внешний, однократный
|
|
Диапазон частот внешнего синхросигнала
|
1 Гц...10 МГц (меандр)
|
|
Диапазон уровней внешнего синхросигнала
|
1 В пик...20 В пик
|
|
Сопротивление входа внешнего синхросигнала
|
более 100 кОм
|
|
ОБЩИЕ ДАННЫЕ
|
Напряжение питания
|
220 В (± 15 %), 50 / 60 Гц
|
|
Габаритные размеры; масса
|
254х103х384 мм; 3 кг - без усилителя
|
|
Дисплей
|
индикатор VFD 40 символов
|
