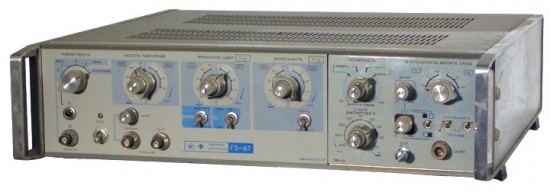

Генератор импульсов Г5-67
Код товара: 1356
Артикул: Г5-67
Цена: по запросу Г5-67 - широкополосный источник простых видов выходных последовательностей импульсов. Применяется при исследовании и проверке быстродействующих радиоэлектронных устройств, систем связи с импульсно-кодовой модуляцией, интегральных схем, полупроводниковых приборов. ИнформацияОсобенности генератора Г5-67:
- Возможность регулирования фронта и среза
- Режимы работы: одинарная последовательность импульсов, парные импульсы или серии импульсов при внешнем стробировании
Технические характеристики
| Параметры |
Значения |
| Частота повторения: |
| - режим одинарных импульсов |
1 кГц - 50 МГц |
| - режим парных импульсов |
1 кГц - 20 МГц |
| Погрешность установки частоты повторения |
0,1 F |
| Амплитуда импульсов на нагрузке 50 Ом 50 мВ |
5 В |
| Погрешность установки амплитуды |
0,1 U + 0,1 В |
| Длительность импульсов |
10 нс - 300 мкс |
| Погрешность установки длительности |
0,1т + 3 нс |
| Длительность фронта, среза |
5 нс - 300 мкс |
| Нелинейность фронта, среза |
Не более 10% |
| Выброс на вершине и в паузе после импульса |
Не более 10% |
| Неравномерность вершины и исходного уровня в паузе между импульсами |
Не более 10% |
| Временной сдвиг (задержка) основного импульса относительно синхроимпульса |
10 нс - 300 мкс |
| Временной сдвиг (опережение) основного импульса относительно синхроимпульса |
300 нс - 300мкс |
| Погрешность установки временного сдвига |
0,1 D + 4 нс |
| Временной сдвиг второго импульса пары относительно первого |
20 нс - 300 мкс |
Общие характеристики генератора Г5-67:
| Питание |
220 В, 50 Гц; 115 В, 400 Гц |
| Потребляемая мощность |
80 В · А |
| Габариты |
480X120X475 мм |
| Масса |
15 кг
|
