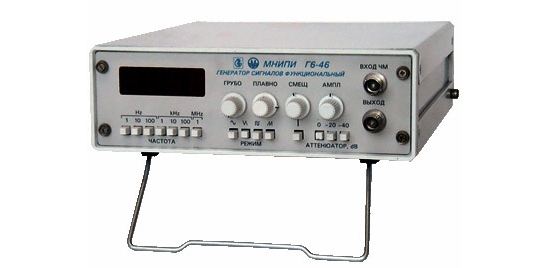

Формы выходных сигналов |
Синусоидальной, треугольной, прямоугольной, пилообразной и прямоугольной (уровень ТТЛ) форм |
Диапазон частот |
0,1 Гц - 1 МГц |
Погрешность установки частоты |
1%, индикация установки частоты сигналов осуществляется светодиодным цифровым индикатором |
Нестабильность частоты |
За 15 мин - 0,5% |
Амплитуда без нагрузки |
20 В (размах сигнала) |
Амплитуда при нагрузке 600 Ом |
10 В (размах сигнала) |
Плавное ослабление |
20 дБ |
Плавное смещение сигналов |
От 2,5 В до - 2,5 В при нагрузке 600 Ом и от 5 до - 5 В без нагрузки |
Для сигналов синусоидальной формы: |
Коэффициент гармоник |
5% в диапазоне от 10 Гц до 100 кГц |
Для сигналов прямоугольной формы: |
Длительность фронта и среза |
100 нс при внешней нагрузке 600 Ом и параллельной ёмкости 100 пф |
Выбросы на вершинах сигнала |
5% при внешней нагрузке 600 Ом и параллельной ёмкости 100 пф |
Асимметрия импульсов |
5% при внешней нагрузке 600 Ом и параллельной ёмкости 100 пф |
Для сигналов треугольной формы: |
Коэффициент нелинейности |
1,5% в диапазоне частот от 1 до 100 Гц |
Для сигналов пилообразной формы: |
Коэффициент нелинейности |
1,5% в диапазоне частот от 1 до 100 Гц |
Для сигналов ТТЛ уровня: |
Значение напряжения: |
высокого уровня |
2,4 В при нагрузке 300 Ом и параллельной емкости не более 100 пФ |
низкого уровня |
0,4 В при нагрузке 300 Ом и параллельной емкости не более 100 пФ |
Время перехода из высокого уровня в низкий и наоборот |
100 нс |
Внешнее управление частотой (ЧМ модуляция) |
Частота от 0 до 0,1 центральной частоты работы генератора, амплитуда 5 В, полярность любая |
Общие характеристики: |
Напряжение питания |
(220 +/-22) В частотой (50 +/-0,5) Гц |
Потребляемая мощность |
10 ВА |
Габаритные размеры (HxWxD) |
210x248x71 |
Масса |
2 кг |
Условия эксплуатации: |
Рабочая температура |
5...40 °С |
Влажность |
80% при 25 °С |
