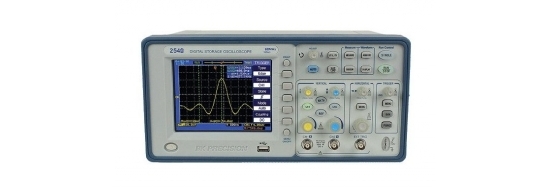

2534 |
2540 |
2542 |
Рабочие характеристики |
Полоса пропускания |
60 МГц |
60 МГц |
100 МГц |
Реальновременная частота дискретизации (2 чередующихся канала) |
400 Мвыб/сек |
1 Гвыб/сек |
Каналы |
2 |
Дисплей |
Диагональ 5,7 дюйма (145 мм) цветной, жидкокристаллический |
Время нарастания |
< 5,83 нс |
< 5,83 нс |
< 3,50 нс |
Память |
4000 точек |
Разрешение по вертикали |
8 бит |
Коэффициент отклонения по вертикали |
2 мВ – 5 В/деление |
Погрешность коэффициента усиления на постоянном токе |
± 4 % |
Максимально допустимое напряжение на входе |
400 В пик CAT II (между сигналом и стандартным BNC-разъемом) |
Динамический диапазон |
± 8 деления от центра экрана |
Ограничение полосы пропускания |
20 МГц |
Диапазон развертки |
2,5 нс/деление – 50 с/деление (2534) 2 нс/деление – 50 с/деление (2540 и 2542) |
Погрешность развертки |
100 ppm |
Связь по входу |
По постоянному току (DC); по переменному току (AC); заземление входа |
Входной импеданс |
1 МОм, 13 пФ |
Масштабирование по горизонтали и по вертикали |
Растяжение или сжатие зафиксированной или динамической формы сигнала по горизонтали или по вертикали |
Интерфейс ввода-вывода |
Хост-порт USB на передней панели поддерживает USB-накопители. USB-порт для подключения ПК (требует для использования включенное в комплект поставки ПО Comsoft) |
Режимы сбора данных |
Выборка |
Отображаются только данные выборки |
Пиковое детектирование |
|
Усреднение |
Усредненная форма сигнала. Число усреднений выбирается из ряда: 2, 4, 8, 16, 32, 128 или 256 |
Режим самописца |
Для уставок временной развертки от 500 мс/деление до 50 с/деление |
Система запуска |
Типы запуска |
По фронту, по длительности импульса, по видеосигналу* |
Режимы запуска |
Автоматический, нормальный, однократный |
Вид связи в тракте запуска |
DC (связь по постоянному току) AC (связь по переменному току) LF Reject (подавление низкочастотных помех) HF Reject (подавление высокочастотных помех) |
Источник запуска |
Канал 1, канал 2, линия переменного тока, внешний, внешний/5 |
* Поддерживаются форматы PAL/SECAM, NTSC. Запуск по четному или нечетному полю, по всем строкам или по конкретной строке. Курсоры |
Типы |
Измерение амплитудных или временных параметров |
Измерения |
DV, DT, 1/DT |
Автоматическое измерение параметров сигнала |
Временные параметры |
Длительность фронта (Rise Time) длительность среза (Fall Time) частота цикла (Cycle frequency) период (Period) длительность положительного импульса (Positive Pulse Width) длительность отрицательного импульса (Negative Pulse Width) задержка (Delay) фаза (Phase) X at Max (значение времени, соответствующее максимуму) X at Min (значение времени, соответствующее минимуму) |
Амплитудные параметры |
MAX (макс. значение) MIN (мин. значение) Peak-Peak (размах) Average (среднее значение) Vrms (среднеквадратическое значение) High (верхний уровень) Low (нижний уровень) Amplitude (амплитуда) Cycle RMS (среднеквадратическое значение за период) Cycle Average (среднее значение за период) Overshoot (выброс за фронтом) Preshoot (выброс до фронта) |
Параметры в частотной области |
Аппаратно реализованный частотомер обеспечивает считывание данных от источника запуска с 5-разрядным разрешением. |
Математическая обработка сигналов |
Математическая функция |
БПФ, сложение, вычитание, умножение, деление |
БПФ |
Окна: Хэннинга, Хамминга, Блэкмена, прямоугольное окно или окно с плоской вершиной. Объем выборки 2048 точек |
Автонастройка |
Автоматически устанавливает элементы управления вертикальным и горизонтальным каналами, а также условия запуска посредством нажатия одной клавиши |
Дисплей |
Режим индикации |
Дисплей 1/4 VGA (5,7 дюйма) цветная ЖК-матрица (320 х 240 точек) с 256 уровнями интенсивности цвета и с регулируемой яркостью и негативным изображением на экране |
Формирование изображения |
Точечное, векторное |
Послесвечение |
Выключено, неограниченное |
Интерполяция |
Sin(x)/x, линейная |
Формат отображения |
YT (напряжение канала от времени); XY (зависимость напряжения одного канала от другого) |
Требования к питанию |
От 100 до 240 В переменного тока, макс. 50 вольт-ампер, от 47 Гц до 440 Гц |
Условия окружающей среды |
Температура |
Рабочая: от 0°С до +40 °С Для нерабочего состояния: от -20°С до +55 °С |
Относительная влажность |
Рабочие условия: 95 % при температуре +40 °С Для нерабочего состояния: 90 % при температуре +55 °С |
Высота над уровнем моря |
Для рабочего состояния: до 3000 м |
Степень загрязнения |
Степень загрязнения 2 только для использования внутри помещений |
Электромагнитная совместимость и эксплуатационная безопасность |
ЭМС |
Осциллограф соответствует требованиям директивы Совета ЕС по ЭМС №2004/108/EC |
Эксплуатационная безопасность |
EN61010-1:2001 |
Общие положения |
Размеры Ширина x Высота x Глубина |
310 мм (Ширина) x 147 мм (Высота) x 269 мм (Глубина) 12,2 дюйма x 5,8 дюйма x 10,6 дюйма |
Масса |
3,6 кг |
