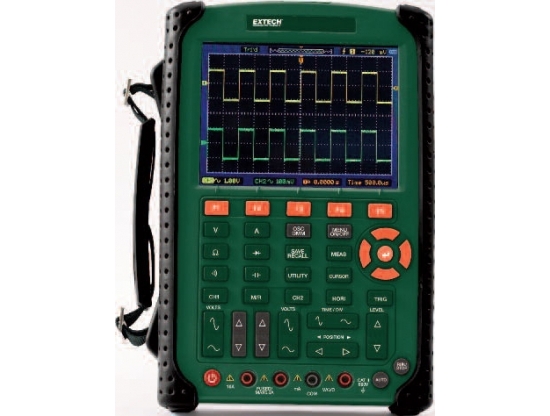

Extech MS 6200 - Портативный двухканальный осциллограф
Код товара: 2879
Артикул: MS6200
Цена: по запросу 144 мм цветной ЖК-дисплей позволяет отображать множество форм сигналов с тремя моделями на выбор с частотным диапазоном от 60 МГц, 100 МГц, или 200 МГц.
ИнформацияОсновные характеристики:
- Автоматическая настройка функции в одно касание для оптимизации позиции, диапазона, временной развертки и запуска, обеспечивающая стабильность виртуального отображения сигнала любой формы;
- Простое «всплывающее» меню со встроенной многоязычной системой;
- Функция 23 автоматических измерений;
- Математическая обработка формы сигнала: Add, Subtract, Multiply, and Divide;
- Хранение и вызов из памяти 1000 запечатлённых на экране волн и настроек при помощи 2 Гб карт памяти microSD;
- Автоматическое измерение курсором;
- Режим XY;
- Встроенная БПФ функция позволяет конвертировать временную область сигнала в его частотную составляющую для измерения коэффициента гармоник и искаения систем;
- Регистратор формы сигнала улавливает/воспроизводит входные формы сигнала из CH1 и CH2 с максимальной длиной записи 1000 кадров;
- Функция «оценки» (Pass-Fail) позволяет сравнивать сохраненные формы сигналов с неопознанными входными сигналами;
- Режим усреднения для сглаживания формы сигнала;
- Прямоугольный сигнал на выходе (2 В, 1 КГц) для регулирования зонда;
- 6000-разрядный мультиметр с аналоговой гистограммой;
- USB интерфейс и ПО для передачи данных и сигналов;
- В комплекте 2 зонда осциллографа серии 1X/10X, контрольные выводы, ПО, измерительный модуль емкости, отвертка, универсальный адаптер переменного тока, футляр.
Технические характеристики:
Спецификация |
Функции осциллографа |
Частотный диапазон |
200 МГц |
Время развертки |
1 Гвыб/сек |
Время нарастания |
1,8 нсек |
Улавливание помех |
2,5 нсек |
Основные функции осциллографа |
Длина записи |
1M точек на канал |
Размер дисплея |
142 мм ЖК-дисплей; 640x480 пкс |
Каналы |
2 |
Вертикальная чувст-ть |
2 мВ до 5 В/дел |
Вертикальное разрешение |
8 бит |
Диапазон врем.развертки |
2 нсек до 2000 сек/дел |
Режим измерений |
нормальное, среднее, обнаружение пика |
Режимы запуска |
По контуру, амплитуде, импульсу, видеосигналу |
Источник сигналов запуска |
CH1, CH2 |
Сопряжение запуска |
Переменного, постоянного тока |
Входное сопротивление |
1 MОм / 15 пФ |
Макс.входное напряжение |
300 В (пик) |
Измерение курсором |
Напряжение и время; разность (CH1-CH2) |
Основные функции True RMS мультиметра |
Напряжение перем.тока |
60мВ, 600мВ, 6В, 60В, 600В |
Напряжение пост.тока |
60мВ, 600мВ, 6В, 60В, 600В, 800В |
Сила перем/пост.тока |
60мA, 600мA, 10A |
Сопротивление |
600Ом, 6kОм, 60kОм, 600kОм, 6MОм, 60MОм |
Емкость |
5нФ до 400мкФ |
Проверка диода/цепи на обрыв |
да |
ПК интерфейс |
USB кабель |
Источник питания |
Литий-ионная батарея с ресурсом на 3 ч; адаптер переменного тока/зарядное устройство |
Рзмер экрана |
144 мм |
Габариты/Вес |
245 x 163 x 52 мм / 1,2кг |
Информация на заказ:
- MS6060...Двухканальный осциллограф на 60МГц;
- MS6100...Двухканальный осциллограф на 100МГц;
- MS6200...Двухканальный осциллограф на 200МГц;
- TL620...Зонд осциллографа 60-200МГц;
- TL625...Высоковольтный пробник 2500В, 100МГц;
- BATT-74V...Перезаряжаемые батаери (7,4 В / 3500 мАч)
