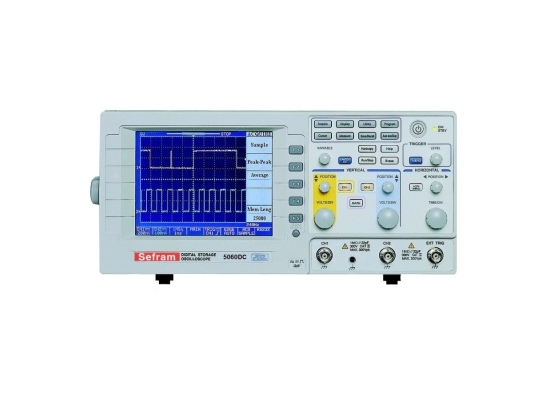

Sefram 5060D - Цифровой запоминающий осциллограф

Код товара: 2866

Артикул: SEFRAM 5060D

Цена: по запросу

купить

Линейка цифровых запоминающих осциллографов с полосой пропускания 60 МГц. Полоса пропускания 60 МГц, 2 канала. Частота дискретизации 100 Мвыб/сек. Диапазон развертки 0,5 дел до 25 МГц (1дел. если выше). Чувствительность входа от 2 мВ/дел до 5 В/дел. 27 автоматических режимов измерения. Большой черно – белый дисплей. Интерфейсы USB 2.0 Host (опция) RS-232, GPIB (опция).

Информация

Основные функции

  • Полоса пропускания 60 МГц (5060D/5062DC/5064DC) 100 МГц (5160DC/5164DC) 200 МГц (5260DC/5264DC)
  • Число каналов: 2 (для 5060D/5062DC/5160DC/5260DC) или 4 (для 5064DC/5164DC/5264DC)
  • Частота выборки: 1 Гвыб/с (для 5060D – 100 Мвыб/с на канал)
  • Память: 25 Кточек на канал (для 5060D 127 Кточек на канал)
  • Разрешение по вертикали: 8 бит
  • Диапазон развертки от 1 нс/дел до 10 c/дел
  • Чувствительность (от 2 мВ/дел до 5 В/дел)
  • Математическая обработка сигналов, быстрое преобразование Фурье (FFT)
  • Наборы пассивных, высоковольтных и дифференциальных пробников
  • Дисплей: 320 х 234 точек, цветная ЖК матрица с регулируемым контрастом (для 5060D ЧБ - экран 320x240 точек)
  • Интерфейсы USB, RS-232, GPIB (в зависимости от модели может быть опционально)

Особенности

  • Проверка “годен-не годен» (GO-NO-GO) кроме 5060D
  • Автоматическая настройка
  • От 15 (5060D) до 27 (5062DC/5064DC/5160DC/5164DC/5260DC/5264DC) автоматических измерений, таких как: Vpp, Vamp, Veff., Vhi,Vlo, Vmax,Vmin, Tm, отклик, Частота, Период, ширина, длительность,задержка, метки
  • Подробные экранные подсказки
  • Встроенный 6-разрядный счетчик
  • Дискретизация для стандарта ETS (25 Гвыб/с)
  • Связь: по постоянному и переменному току, НЧ, шумоподавление
  • Режимы запуска: авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду
  • Сохранение 20 установок и содержимого 24 экранов
  • Функция автокалибровки

    Дополнительные опции   Принадлежности, включенные в стандартную комплектацию: кабель питания, инструкция по эксплуатации GPIB (при заказе данной опции): 5X60IEEE 19" корпус (4U): 5X60RACK ПО (при заказе). Для улучшения характеристик осциллографа, рекомендуется использовать щуп/зонд ELDITEST GE.1521

Технические характеристики

60 МГц
Модель 5060D 5062DC 5064DC
Дисплей Ч./Б. Цветн. TFT/LCD Цветн. TFT/LCD
Кол-во каналов 2 2 4
Вертикальная шкала
Полоса 60 МГц 60 МГц 60 МГц
Разрешение 8 бит 8 бит 8 бит
Чувствительность 2 мВ/дел до 5 В/дел 2 мВ/дел до 5 В/дел 2 мВ/дел до 5 В/дел
Время восстановления <6,5 нс <5,8 нс <5,8 нс
Связь AC, DC, GND AC, DC, GND AC, DC, GND
Горизонтальная шкала
Длительность развертки От 1 нс до 10 сек на деление От 1 нс до 10 сек на деление От 1 нс до 10 сек на деление
Дисплей Окно, прокрутка, XY Окно, прокрутка, XY Окно, прокрутка, XY
Дискретизация 100 Мвыб/сек 1 Гвыб/сек 1 Гвыб/сек
Для стандарта ETS 25 Гвыб/сек 25 Гвыб/сек 25 Гвыб/сек
Режимы запуска авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду
Память 15 установок, 2 экрана 20 уст., 24 экрана 20 уст., 24 экрана
Размеры / вес 254х142х310 мм/4,1 кг 254х142х310 мм/4,3 кг 254х142х310 мм/4,3 кг
Интерфейс  USB +Centronics, под заказ да, Host 2.0 да, Host 2.0
Интерфейс  GPIB Под заказ Под заказ Под заказ
Интерфейс RS-232 Да Да Да




100 МГц
Модель 5160DC 5164DC
Дисплей Цветн. TFT/LCD Цветн. TFT/LCD
Кол-во каналов 2 4
Вертикальная шкала
Полоса 100 МГц 100 МГц
Разрешение 8 бит 8 бит
Чувствительность 2 мВ/дел до 5 В/дел 2 мВ/дел до 5 В/дел
Время восстановления <3,5 нс <3,5 нс
Связь AC, DC, GND AC, DC, GND
Горизонтальная шкала
Длительность развертки От 1 нс до 10 сек на деление От 1 нс до 10 сек на деление
Дисплей Окно, прокрутка, XY Окно, прокрутка, XY
Дискретизация 1 Гвыб/сек 1 Гвыб/сек
Для стандарта ETS 25 Гвыб/сек 25 Гвыб/сек
Режимы запуска авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду
Память 20 уст., 24 экрана 20 уст., 24 экрана
Размеры / вес 254х142х310 мм/4,3 кг 254х142х310 мм/4,3 кг
Интерфейс  USB да, Host да, Host
Интерфейс  GPIB Под заказ Под заказ
Интерфейс RS-232 Да Да


























200 МГц
Модель 5260DC 5264DC
Дисплей Цветн. TFT/LCD Цветн. TFT/LCD
Кол-во каналов 2 4
Вертикальная шкала
Полоса 200 МГц 200 МГц
Разрешение 8 бит 8 бит
Чувствительность 2 мВ/дел до 5 В/дел 2 мВ/дел до 5 В/дел
Время восстановления <1,75 нс <1,75 нс
Связь AC, DC, GND AC, DC, GND
Горизонтальная шкала
Длительность развертки От 1 нс до 10 сек на деление От 1 нс до 10 сек на деление
Дисплей Окно, прокрутка, XY Окно, прокрутка, XY
Дискретизация 1 Гвыб/сек 1 Гвыб/сек
Для стандарта ETS 25 Гвыб/сек 25 Гвыб/сек
Режимы запуска авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду
Память 20 уст., 24 экрана 20 уст., 24 экрана
Размеры / вес 254х142х310 мм/ 4,3 кг 254х142х310 мм/ 4,3 кг
Интерфейс  USB да, Host да, Host
Интерфейс  GPIB Под заказ Под заказ
Интерфейс RS-232 Да Да
