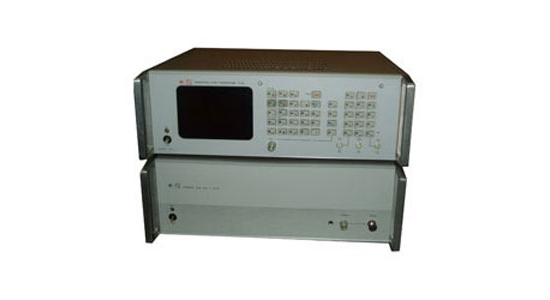

Измеритель КСВН Р2-83
Код товара: 1442
Артикул: КСВН Р2-83
Цена: по запросу Предназначены для измерения КСВН и коэффициентов передачи коаксиальных СВЧ устройств с воспроизведением их частотных характеристик на экране ЭЛТ с одновременным цифровым отсчетом измеряемых величин. Информация
Предназначены для измерения КСВН и коэффициентов передачи коаксиальных СВЧ устройств с воспроизведением их частотных характеристик на экране ЭЛТ с одновременным цифровым отсчетом измеряемых величин.
Отличается расширенным динамическим диапазоном измерения коэффициента передачи (-50...+30 дБ), высокой производительностью и точностью измерений КСВН и ослабления, высокой степенью автоматизации.
Встроенный микропроцессор обеспечивает: - автоматизацию измерений и обработки результатов измерений;
автоматический выбор режимов измерений;
воспроизведение частотных характеристик, высокоточный цифровой отсчет измеряемых величин и частоты;
запоминание исследуемых характеристик и проведение сравнительных измерений;
диалоговый режим работы;
обнаружение ошибок и неверных действий оператора при измерениях.
Сервисные подпрограммы самоконтроля, самодиагностики и автокомпенсации погрешностей гарантируют достоверность и высокую точность измерений.
 |
|
Диапазон частот
|
0,1 - 18 ГГц
|
|
|
|
Погрешность отсчета частоты
|
±(10-3/ + 0,3) МГц
|
|
|
|
Измерительный канал
|
7/3,04; 3,5/1,52 мм
|
|
|
|
Пределы измерения КСВН
|
в канале 7/3,04 мм - 1,03-5; в канале 3,5/1,52 мм - 1,07-5
|
|
|
|
Погрешность измерения КСВН, %
|
в канале 7/3,04 мм ±(ЗК+1); в канале 3,5/1,52 мм ±5К
|
|
|
|
Пределы измерения коэффициента передачи
|
-50...+30 дБ
|
|
|
|
Погрешность измерения коэффициента передачи
|
±[0,025А± (0,2-0,4)] дБ, где А= АХ+РК, А х - измеряемый коэффициент передачи, дБ; Рк-мощность зондирующего сигнала при калибровке, дБм
|
|
|
|
Потребляемая мощность
|
400 В · А
|
|
|
|
Габаритные размеры, мм; масса, кг
|
|
|
|
|
ГКЧ
|
488X505X173; 23,5
|
|
|
|
индикатора
|
488X505X173; 21
|
