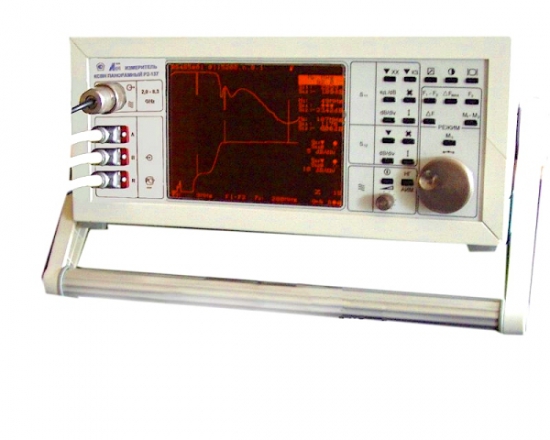

Р2-137 измеритель КСВН панорамный
Код товара: 1450
Артикул: Р2-137
Цена: по запросу Предназначен для панорамного отображения коэффициента стоячей волны по напряжению (КСВН) и модуля коэффициента передачи коаксиальных СВЧ устройств. Информация
Р2-137 измеритель КСВН панорамный
предназначен для панорамного отображения коэффициента стоячей волны по напряжению (КСВН) и модуля коэффициента передачи коаксиальных СВЧ устройств.
Измеритель КСВН Р2-137 позволяет наблюдать амплитудно-частотные характеристики измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот. Информация в графической и цифро-буквенной форме выводится на дисплей(ЖКИ) измерителя КВСН Р2-137.
Измеритель КСВН Р2-137 обеспечивает:
· установку границ полосы частот измерения от максимальной, равной диапазону рабочих частот, до минимальной не более 0,5% от Fmax;
· панорамное отображение КСВН с длительностью развертки от 0,06 до10,0 сек и индикацию в цифровой форме результата измерения по частотной метке;
· панорамное отображение измерителем КСВН Р2-137 модуля коэффициента передачи и индикацию в цифровой форме результата измерения;
· измерение измерителем КСВН Р2-137 в режиме "ЛИНЗА";
· программирование функций измерителя КСВН Р2-137 по интерфейсу RS-232
Измеритель КСВН и ослаблений Р2-137 может быть использован в качестве рабочей меры при производстве, ремонте, а также для периодической проверке технического состояния в процессе эксплуатации различных СВЧ приборов и устройств с коаксиальным трактом сечением 7/3.04 и 3.5/1.52
Конструктивно-технологические решения измерителя КСВН Р2-137 позволили получить прибор в одном малогабаритном корпусе с массой менее 7 кг. ЖК дисплей размером 120х90 мм.
Технические характеристики измерителя КСВН Р2-137:
|
Диапазон рабочих частот измерителя Р2-137 |
2.0 – 18.0 ГГц |
|
Измерительные каналы измерителя КСВН Р2-137 |
7/3.04; 3.5/1.52 |
|
Диапазон измерения КСВН измерителем Р2-137 |
для канала 7/3.04: 1.03 – 5.0 – до 8.3 ГГц |
|
для канала 3.5/1.52: 1.05 - 5.0 – свыше 8.3 ГГц |
|
Погрешность измерения КСВН измерителем Р2-137 |
+3К% для 1.03<К<2 |
|
+ 5К% для 2<К<5 |
|
Диапазон измерения коэффициента передачи |
(+30 ÷ -50) дБ |
|
Погрешность измерения коэффициента передачи, дБ |
+(0.3+0.04|Ах|) |
|
Точность установки частоты измерителя КСВН Р2-137 |
+1·10-5 |
|
Потребляемая мощн. измерителем КСВН Р2-137, ВА |
40 |
|
Размер панорамного ЖКИ измерителя КСВН Р2-137 |
120х90 |
|
Габаритные размеры измерителя КСВН Р2-137 |
290х129х222 |
|
Напряжение питания измерителя КСВН Р2-137 |
(220+22) В, (50+1) Гц |
|
(115+5.7) В, [(400-12+28)] Гц |
|
Масса измерителя КСВН Р2-137 |
7 кг |
