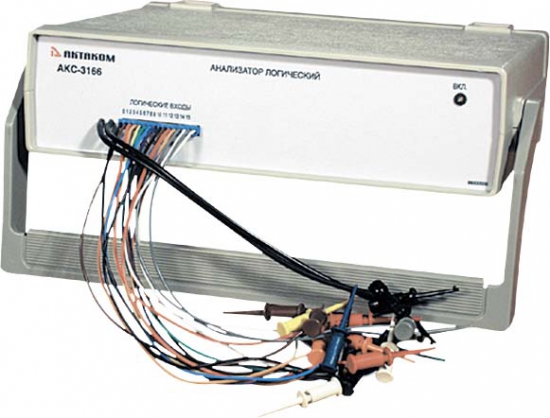

АКС-3166 ЛОГИЧЕСКИЙ АНАЛИЗАТОР — ПРИСТАВКА К КОМПЬЮТЕРУ

Код товара: 2183

Артикул: АКС-3166

Цена: по запросу

Логический анализатор АКС-3166 предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц, а также может быть использован в качестве цифрового регистратора данных.

Информация

• 16 каналов
• Диапазон частот дискретизации 2 кГц…200 МГц
• Длина записи 2М слова на канал
• Регулировка размера предзаписи и послезаписи
• Диапазон установки порогов срабатывания по входам ±2,5 В с дискретностью 20 мВ
• Режимы запуска: по наличию шаблона данных, по длительности шаблона данных, по фронту любого бита данных, по шаблону данных и/или по фронту любого бита данных в различных комбинациях
• Интерфейс связи с компьютером USB 1.1 и LPT (EPP)
• Профессиональные измерительные щупы позволяют легко и быстро осуществить подключение к контактам анализируемой платы

Логический анализатор АКС-3166 предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц, а также может быть использован в качестве цифрового регистратора данных. Буфер длиной 2М выборок на канал позволяет обеспечить высокую точность временных измерений достаточно длительных потоков данных. Гибкий набор вариантов синхронизации и шаблонов запуска позволяет обнаружить различные сбои в потоке данных, приводящие к нарушению работы аппаратуры. Данный анализатор обеспечивает нормальную работу с аппаратурой, имеющую различные логические пороговые уровни входных сигналов, т. к. пороги выбираются пользователем.
Пользовательский интерфейс программы состоит из набора рабочих панелей (окон). Каждая панель содержит набор управляющих элементов (УЭ), позволяющих пользователю влиять на работу программы, и индикаторов, отображающих необходимую информацию. В отличие от УЭ, на индикаторы пользователь непосредственно влиять не может. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию.
Для управления программой пользователь может также использовать команды выпадающего меню главной панели.

ИНТЕРФЕЙС

АКС-3166 имеет понятный и удобный интерфейс, который может настраиваться пользователем. Например, пользователь может выбрать внешний вид и цветовое оформление панелей прибора, цветовое оформление логических сигналов, язык панелей (русский или английский).
К услугам пользователя — всплывающие подсказки, «прилипающие» панели (прилипшие панели располагаются вплотную друг к другу и перемещаются совместно, как одно окно).
Каждый режим работы логического анализатора выполнен в виде отдельного окна, которые пользователь может располагать в удобном для себя участке экрана монитора.
Главное окно логического анализатора — масштабируемое и может работать в полноэкранном режиме
