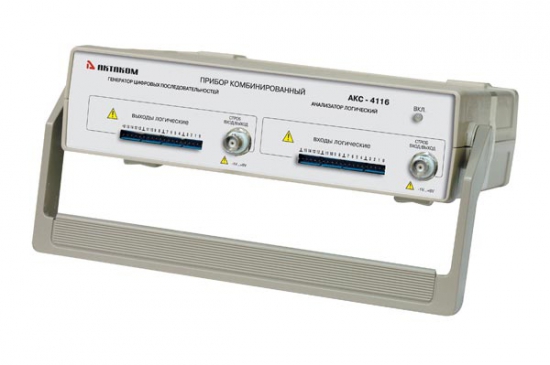

АКС-4116 Комбинированный прибор (генератор цифровых последовательностей + логический анализатор) — приставка к компьютеру
Код товара: 2184
Артикул: АКС-4116
Цена: по запросу 16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода. Информация
Два независимых прибора в одном:
-
16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода.
-
Логический анализатор предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц, а также может быть использован в качестве цифрового регистратора данных. Генератор паттернов предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера
асинхронный/метасинхронный/синхронный сбор данных
внутреннее/внешнее тактирование
измерение с помощью курсоров и меток
навигация по буферу данных
представление массива данных в табличном виде (шестнадцатеричный код), импорт, экспорт во внешние процессоры электронных таблиц (MS Excel)
гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем
отображение 2 групп каналов с текстовым обозначением состояния группы
поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей
выбор единиц измерения
наложение систем масок на каждую выборку массива данных (логический фильтр)
масштабирование временной шкалы
запись/чтение данных/изображения в файл
сохранение настроек
Генератор цифровых последовательностей
6 цифровых каналов
длина памяти на канал 256 кбит
частота внутреннего тактирования 2 Гц...100 МГц
частота внешнего тактирования до 50 МГц
амплитуда выходного напряжения 1,8...4,3 В шаг 1,2 мВ
нагрузка выходов цифровых каналов: 200 Ом, 20 пФ
внешняя синхронизация
запуск внешних устройств
напряжение на входах внешнего тактирования и синхронизации –1...+6 В
регулируемые пороги срабатывания при внешней синхронизации/тактировании
питание +6 В / ~220 В / 50 Гц, 15 Вт
интерфейс USB 1.1
габаритные размеры 260x210x70 мм
масса не более 2 кг
Логический анализатор
16 входных каналов
объем буфера до 2 М выборок на каждый канал
произвольная регулировка предзаписи и послезаписи
частота внутреннего тактирования 2,5 кГц…200 МГц
частота внешнего тактирования 3 МГц…37,5 МГц (метасинхронный режим)
синхронный сбор данных 10 Гц ... 25 МГц
шаг частот дискретизации 1; 2; 5
установки порогов срабатывания по входам –1,8...+6,9 В (с дискретностью 100 мВ)
условия синхронизации: запуск по фронту, запуски по шаблону, запуск "Шаблон ИЛИ Фронт", "Шаблон И Фронт", запуск "Шаблон, ЗАТЕМ Фронт", "Фронт, ЗАТЕМ ШАБЛОН", запуск по длительности в различных комбинациях
режимы запуска: безусловный, условный, однократный режим, самописец
USB 1.1
установленная операционная система Windows XP
видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет
для использования звуковых сообщений программы необходимы звуковая плата и колонки
для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб
AKC-4116 модуль
блок питания
USB кабель для соединения с ПК
набор соединительных проводов
краткое руководство по установке и паспорт
руководство по эксплуатации и программное обеспечение под Windows XP (компакт-диск)
модуль АСЕ-1008 (гальваноразвязка) – устанавливается при заводской сборке
набор сигнальных миниклипс АСА-2550
набор сигнальных микроклипс АСА-2652
