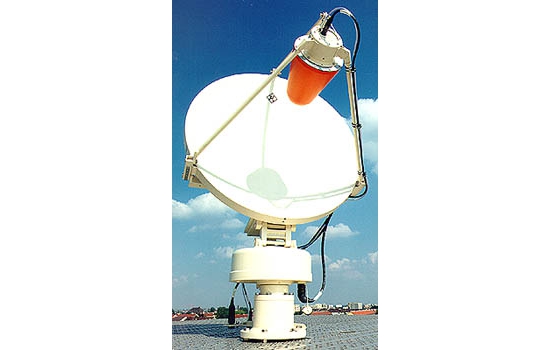

Rohde&Schwarz AC090 – Направленная СВЧ антенная система
Код товара: 2601
Артикул: 2601
Цена: по запросу
Частотный диапазон от 1 до 18 ГГц / от 0,85 до 26,5 ГГц (до 40 ГГц опционально). Настройка вертикального и азимутального положения антенны. Рефлектор диаметром 0,9 м. Предусиление в условиях большой напряженности поля (опция). Усиление: от 15 до 40 дБи. Поляризация: линейная, вертикальная и др. (опции). Управление по RS232/ RS485.
Файлы для загрузки
| Наименование | Ссылка |
|---|
| ac090_broch.pdf |
Загрузить |
| TI_AC090_AC120_AC180_E-with_logo.pdf |
Загрузить |
Информация
Основные функции
-
Частотный диапазон от 1 до 18 ГГц / 0,8 до 26,5 ГГц (в зависимости от облучателя)
-
Стандартный рефлектор диаметром 0,9 м
-
Предусиление в условиях большой напряженности поля (опция)
-
Усиление: от 15 до 40 дБи
-
Поляризация: линейная, вертикальная, горизонтальная, правосторонняя, левосторонняя, 45º (опции)
-
Обнаружение и мониторинг наземных и спутниковых сигналов
-
Идеальна для работы вне помещений
-
Связь с ПК по RS232/ RS485
Особенности
-
Расширение от 18 до 40 ГГц (опции AC308R2/R3) благодаря двум дополнительным рефлекторным антеннам, которые прикрепляются с двух сторон к внешней стороне трехметрового рефлектора, в том же направлении
-
Позиционирование: азимутальное (±180 градусов); по вертикальному углу наклона (от -5º до +95º)
-
Отдельностоящий блок для удаленного управления может располагаться на расстояниях до 20 м / 1000 м (для RS232/485, соответственно)
-
Ручной режим позволяет задавать величину поворота посредством курсора или численным заданием азимута и вертикального угла наклона
-
Автоматический режим включает функции автоориентации (стандартно); секторного и растрового сканирования (опции)
Дополнительные опции:
|
Антенные облучатели |
|
Частотный диапазон |
Поляризация |
|
R&S HL050S1 |
Логопериодическая антенна |
0.85 ГГц до 26.5 ГГц |
Линейная |
|
R&S HL050S7 |
Логопериодическая антенна с предусилителем и фильтром |
850 МГц до 26.5 ГГц |
Линейная (в зависимости от расположения облучателя: горизонтальная или вертикальная) |
|
R&S HL024S1 |
Крестообразная логопериодическая антенна |
1 ГГц до 18 ГГц |
Вертикальная и горизонтальная |
|
R&S HL024S2 |
R&S HL024A1 с пассивной схемой переключения поляризации |
1 ГГц до 18 ГГц |
Вертикальная, горизонтальная, круговые правосторонняя и левосторонняя |
|
R&S HL024S7 |
R&S HL024A1 с предусилителем |
1 ГГц до 18 ГГц |
Вертикальная и горизонтальная |
|
R&S HL024S8 |
R&S HL024A1 с двумя предусилителями |
1 ГГц до 18 ГГц |
Вертикальная и горизонтальная |
|
R&S HL024S9 |
R&S HL024A1 с активной схемой переключения поляризации |
1 ГГц до 18 ГГц |
Вертикальная, горизонтальная, круговые правосторонняя и левосторонняя |
|
Опции (заменяемые): |
|
R&S AC308R2 |
Антенный рефлектор, 250 мм, от 29 до 33 дБи |
от 18 ГГц до 26.5 ГГц |
Горизонтальная, вертикальная или 45° |
|
R&S AC308R3 |
Антенный рефлектор, 250 мм, от 33 до 36 дБи |
от 26.5 ГГц до 40 ГГц |
Горизонтальная, вертикальная или 45° |
Технические характеристики
|
AC090 |
|
Частотный диапазон |
|
В зависимости от облучателя |
от 1 ГГц до 18 ГГц
от 0.85 ГГц до 26.5 ГГц |
|
Усиление |
От 15 дБи до 40 дБи (1 ГГц до 18 ГГц) |
|
Ширина ДНА по уровню половинной мощности |
От 19° до 1.1° (1 ГГц до 18 ГГц) |
|
Диапазон вращения |
|
Азимут |
±180° |
|
Вертикальный угол наклона |
–5° to +95° |
|
Прочие характеристики |
|
Разъем |
RPC3.5 female |
|
Точность отражающей поверхности (RMS) |
<0,43 мм |
|
Средняя наработка на отказ |
>8000 ч |
|
Диапазон рабочих температур |
–30 °C до +50 °C |
|
Максимальная скорость ветра |
180 км/ч (без учета образования льда) 120 км/ч (во время эксплуатации) |
|
Диаметр рефлектора |
приблиз. 0.9 м |
|
Размеры (В х Ш) |
2,5 м х 1,6 м |
|
Вес |
приблиз. 165 кг |
|
Антенный вращатель |
|
Диапазон вращения |
Азимут: от 0º до 360º Угол наклона: от -5º до +95º |
|
Скорость вращения |
|
Азимут |
≥5º/c |
|
Вертикальный угол наклона |
>1,5º/c, ном. 2º/с |
|
Точность (азимут/вертикальный угол наклона) |
± 0,2º |
|
Рабочее напряжение |
24 В пост. тока |
|
Эксплуатационная сила тока |
Макс. 1,5 А (азимут/угол наклона) |
|
Максимальный выброс тока |
Максимально 6 A |
|
Вес (вкл. транспортную стойку, противовес и трубку мачты) |
130 кг |
