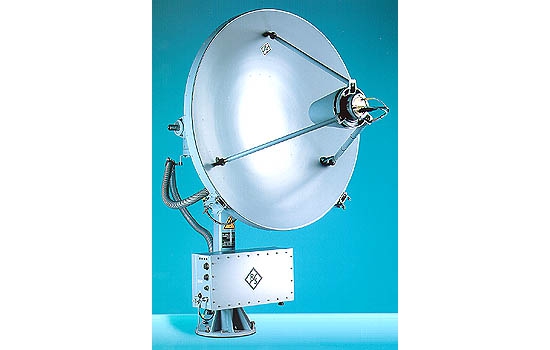

Rohde&Schwarz AC120 – Направленная СВЧ антенная система
Код товара: 2602
Артикул: 2602
Цена: по запросу
Частотный диапазон от 1 до 26,5 ГГц / от 0,85 до 26,5 ГГц (до 40 ГГц опционально). Настройка вертикального и азимутального положения антенны. Рефлектор диаметром 1,2 м. Предусилитель для работы в условиях большой напряженности поля (опция). Усиление: от 19 до 42 дБи. Поляризация: горизонтальная, вертикальная и др. (опции). Управление по RS232/ RS485.
Файлы для загрузки
| Наименование | Ссылка |
|---|
| ac120_broch.pdf |
Загрузить |
| TI_AC090_AC120_AC180_E-with_logo.pdf |
Загрузить |
Информация
Основные функции
-
Частотный диапазон от 1 до 18 ГГц / 0,85 до 26,5 ГГц (в зависимости от облучателя)
-
Стандартный рефлектор диаметром 1,2 м
-
Предусиление для работы в условиях большой напряженности поля (опция)
-
Усиление в диапазоне от 19 до 42 дБи
-
Поляризация: линейная, вертикальная, горизонтальная, правосторонняя, левосторонняя, 45º (опции)
-
Обнаружение и мониторинг наземных и спутниковых сигналов
-
Идеально подходит для работы вне помещений
-
Связь с ПК по интерфейсу RS232/ RS485
Особенности
-
Расширение от 18 до 40 ГГц (опции AC308R2/R3) с помощью двух дополнительных рефлекторных антенн, которые прикрепляются к внешней стороне трехметрового рефлектора, с той же направленностью
-
Позиционирование: азимутальное (±180 градусов); по углу возвышения (от -5º до +95º)
-
Отдельностоящий блок удаленного управления может располагаться на расстояниях до 20 м / 1000 м (для RS232/485, соответственно)
-
Ручной режим позволяет задавать величину поворота посредством курсора или численным заданием азимута и угла возвышения над горизонтом
-
Автоматический режим включает функции автоориентации (стандартно); секторного и растрового сканирования (опции)
Дополнительные опции:
|
Антенные облучатели |
|
Частотный диапазон |
Поляризация |
|
R&S HL050S1 |
Логопериодическая антенна |
850 МГц до 26.5 ГГц |
Линейная (в зависимости от расположения облучателя: горизонтальная или вертикальная) |
|
R&S HL050S7 |
Логопериодическая антенна с предусилителем и фильтром |
0,85 МГц до 26,5 ГГц |
Линейная (в зависимости от расположения облучателя: горизонтальная или вертикальная) |
|
R&S HL024S1 |
Крестообразная логопериодическая антенна |
1 ГГц до 18 ГГц |
Вертикальная и горизонтальная |
|
R&S HL024S2 |
R&S HL024A1 с пассивной схемой переключения поляризации |
1 ГГц до 18 ГГц |
Вертикальная, горизонтальная, круговые правосторонняя и левосторонняя (удаленно контролируется) |
|
R&S HL024S7 |
R&S HL024A1 с предусилителем |
1 ГГц до 18 ГГц |
Вертикальная и горизонтальная (удаленно контролируется) |
|
R&S HL024S8 |
R&S HL024A1 с двумя предусилителями |
1 ГГц до 18 ГГц |
Вертикальная и горизонтальная (удаленно контролируется) |
|
R&S HL024S9 |
R&S HL024A1 с активной схемой переключения поляризации |
1 ГГц до 18 ГГц |
Вертикальная, горизонтальная, круговые правосторонняя и левосторонняя (удаленно контролируется) |
|
Опции (заменяемые): |
|
R&S AC308R2 |
Антенный рефлектор, 250 мм, от 29 до 33 дБи |
от 18 ГГц до 26.5 ГГц |
Горизонтальная, вертикальная или 45° |
|
R&S AC308R3 |
Антенный рефлектор, 250 мм, от 33 до 36 дБи |
от 26.5 ГГц до 40 ГГц |
Горизонтальная, вертикальная или 45° |
Технические характеристики
|
AC120 |
|
Частотный диапазон |
|
В зависимости от облучателя |
от 1 ГГц до 18 ГГц
от 0.85 ГГц до 26.5 ГГц |
|
Усиление |
от 19 дБи до 42 дБи (1 ГГц до 18 ГГц) |
|
Ширина ДНА (диаграмма направленности антенны) по уровню половинной мощности |
от 17° до 0.9° (1 ГГц до 18 ГГц) |
|
Диапазон вращения |
|
Азимут |
±180° |
|
Вертикальный угол наклона |
–5° to +95° |
|
Прочие характеристики |
|
Разъем |
RPC3.5 female |
|
Точность отражающей поверхности (RMS) |
<0,43 мм |
|
Средняя наработка на отказ |
>8000 ч |
|
Диапазон рабочих температур |
–30 °C до +50 °C |
|
Максимальная скорость ветра |
160 км/ч (с учетом обледенения 1 см) 120 км/ч (во время эксплуатации) |
|
Диаметр рефлектора |
приблиз. 1.2 м |
|
Размеры (В х Ш) |
2,7 м х 1,8 м |
|
Вес |
приблиз. 170 кг |
|
Антенный вращатель |
|
Диапазон вращения |
Азимут: от 0º до 360º Угол наклона: от -5º до +95º |
|
Скорость вращения |
|
Азимут |
≥5º/c |
|
Угол места спутника над горизонтом |
>1,5º/c, ном. 2º/с |
|
Точность (азимут/угол места) |
± 0,2º |
|
Рабочее напряжение |
24 В пост. тока |
|
Эксплуатационная сила тока |
Макс. 1,5 А (азимут/угол наклона) |
|
Максимальный выброс тока |
Максимально 6 A |
|
Вес (вкл. транспортную стойку, противовес и трубку мачты) |
130 кг |
