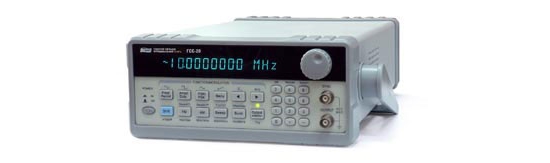

Генератор импульсов ГСС-05, как и другие аналогичные приборы, предназначен для воспроизведения электромагнитных сигналов. Этот генератор импульсов создает сигнал определенной формы, который используется при настройке электронных схем. Данный прибор формирует группу импульсов по определенным характеристикам, что позволяет провести испытания любых вычислительных устройств. В связи с тем, что генераторы импульсов просты в использовании и отличаются высокой надежностью, эти устройства пользуются спросом и для условий фабричного производства, и у радиолюбителей.

Информация

Генераторы импульсов ГСС-05 не предназначены для эксплуатации в экстремальных климатических условиях. Их использование возможно только на производстве и в лабораторных условиях.

Краткие характеристики ГСС-05

Использование прямого цифрового синтеза
Диапазон частот для основных форм выходного сигнала 1 мкГц - 5 МГц
Погрешность установки частоты ±5х10^-6
Разрешение по частоте 1 мкГц
Амплитуда выходного сигнала от 100 мкВ до 10 В_пик
Разрядность ЦАП 10 бит
Частота дискретизации 200 МГц
Память формы сигнала 4096 точек
Сохранение и вызов 10 настроек
27 видов форм выходного сигнала
Формирование сигнала произвольной формы (до 8 - опция)
Широкий диапазон частот встроенного частотомера (до 100 МГц)
Интерфейс RS-232
Опции: модуль формирования сигналов произвольной формы, GPIB

Параметры	Значения
Частотный диапазон	1 мкГц - 5 МГц
Погрешность уст. частоты	±5х10^-6
Разрешение	1 мкГц
Выходной уровень	100 мкВ…10 В_{пик-пик} (в завис. от частоты) на нагрузке 50 Ом, разреш. 1 мкВ
Погрешн. уст. уровня на 1 кГц	±(1%+0,2 мВ)
Неравномерность АЧХ	±3%
Постоянное смещение	±10 В на 50 Ом, разрешение 1 мкВ, погрешность ±(1%+10 мВ)
Коэффициент гармоник	£ -50 дБн в диапазоне до 5 МГц
	£ - 45 дБн в диапазоне 5 МГц – 10 МГц
	£ - 40 дБн в диапазоне 10 МГц – 20 МГц
	£ - 35 дБн в диапазоне 20 МГц – 40 МГц
	£ - 25 дБн в диапазоне 40 МГц – 120 МГц
Время нарастания/спада	< 25 нс
Скважность	0,1% - 99,9% (до 100 кГц)
Виды сигналов	Синус или меандр
Режимы свипирования	Линейный или логарифмический
Цикл свипирования	1 мс - 800 с (лин.), 100 мс - 800 с (логарифм.)
Диапазон F_нач. и F_конеч.	Как у основного сигнала
Диапазон частот	100 мкГц – 100 кГц
Частота дискретизации	200 МГц
Разрешение по вертикали	12 бит для синуса и меандра, 10 бит для остальных форм
Разрешение по горизонтали	4096 точек
Формы сигналов (27 видов)	Синус, меандр, треугольник, пила, шум, импульс (скважность 0,1-99,9%), логарифм, экспонента и др.
ЧМ	Девиация частоты
Вид несущей	Синус или меандр
Коэффициент АМ	1…120 % (АМ); разрешение 0,1 %
Диап. модулирующих частот	100 мкГк – 20 кГц
Виды модулир-их сигналов	5 внутр. (синус, меандр, треугольник, нараст./спад. пила) или внешн. (3 В_пик)
Диапазон	Основной диапазон частот; 0,1 - 360.0°
Режимы	Внутренняя или внешняя (внешняя: уровень ТТЛ, низкий уровень частота(фаза) 1, высокий уровень частота (фаза) 2)
Виды сигналов	Синус или меандр
Диапазон частот	Такой же как у основных сигналов
Радиоимпульс	1 - 10000 импульсов в пакете
	Выходной уровень
Неравномерность АЧХ	±1 дБ
Ослабление вых. сигнала	-76…0 дБ с разрешением 0,1 дБ
Диапазон частот	1 Гц – 100 МГц (синус)
Погрешность	±(5x10^-6xf +1 ед.сч.)
Время счета	10 мс ~ 10 с (плавная установка)
Индикатор	9,5 разрядов
Количество импульсов	£ 4,29x10⁹ (управление: ручное или внешним стробимпульсом)
Макс частота следов.	До 50 МГц
Напряжение питания	220 В (± 15 %), 50 / 60 Гц
Габаритные размеры; масса	255 x 370 x 100 мм; 2,5 кг
Комплект поставки	Сетев. шнур (1), соединит. кабель ВNС-BNC (1), соединит. кабель ВNС-«крокодилы» (1), кабель RS-232 (1), CD с ПО, предохранитель, рук-во по эксплуатации
