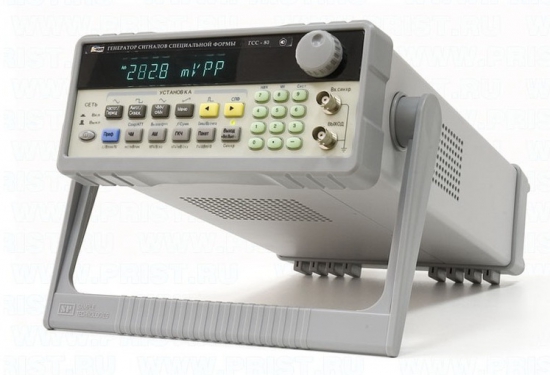

ГСС-10 Генератор сигналов функциональный

Код товара: 2381

Артикул: ГСС-10

Цена: по запросу

Основным назначением генераторов сигналов специальной формы является воспроизведение электромагнитного сигнала. Под этими электромагнитными сигналами понимаются сигналы следующих типов: синус, прямоугольный, пилообразный, импульсный и другие. С помощью генератора сигналов специальной формы ГСС-10 осуществляется проверка и отладка различных радиоэлектронных приборов.

Информация

Данный прибор имеет удобный современный корпус, который защищает устройство от внешнего механических воздействий. Модель ГСС-10 универсальна - она генерирует сигналы стандартных форм наряду со специальными. Генератор ГСС-10 может использоваться для настройки высокоточного оборудования и каналов связи, благодаря низкому уровеню искажений. При выборе подобного устройства, рекомендуем обращать внимание на погрешность - данная модель прибора имеет очень маленькую погрешность. Генератор сигналов специальной формы ГСС-10 – это лучшее соотношение цены и качества.



Технические характеристики ГСС-10

Параметр	Значение
Встроенные сигналы	синус меандр
Частота АМ	100 мкГк – 20 кГц
Неравномерность уровня	±3%
Частота ИМ	1 мкГц -10 МГц
Диапазон частот	1 мкГц -10 МГц
Дискретность установки частоты	1 мкГц
Выходной уровень	100 мкВ…10 Впик-пик (в завис. от частоты) на
Погрешность установки выходного уровня	±(1%+0,2 мВ)
Диапазон постоянного смещения	±10 В на 50 Ом, разрешение 1 мкВ, погрешность
< 25 нс
Перенастраиваемая скважность меандра	0,1% - 99,9% (до 100 кГц)
Диапазон частот воспроизведения произвольной формы	1 мкГц – 100 кГц
Разрешение ЦАП при воспроизведении сигнала произвольной формы	по вертикали 12 бит для синуса и меандра, 10
Частота дискретизации сигнала произвольной формы	200 МГц
Диапазон свипирования	Как у основного сигнала
Режимы свипирования	линейный или логарифмический
Цикл свипирования	1 мс - 800 с (лин.), 100 мс - 800 с (логарифм
Частотомер диапазон измерения	1 Гц – 100 МГц
Погрешность измерения частотомера	±(5?10-6?f +1 ед. сч.
Девиация частоты при ЧМ	0,1 Гц…0,5?F для внутр. модуляции; 0,1 Гц …10
Коэффициент АМ	1…120 % (АМ); разрешение 0,1 %
Напряжение питания	220 В (± 15 %), 50 / 60 Гц
Погрешность установки частоты	±5х10-6 (±1х10-7 с опцией ГСС-**/1)
Коэффициент гармоник воспроизведение синусоиды	-50 дБн в диапазоне до 5 МГц; - 45 дБн в диа
