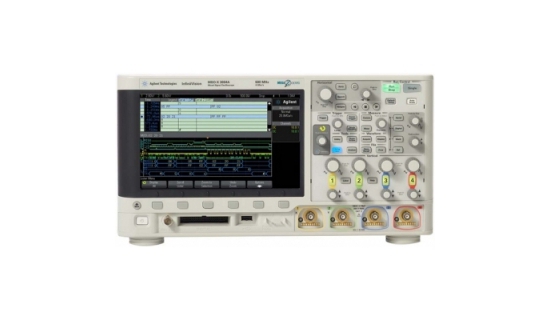

Agilent DSOX 3054 A - Портативный осциллограф

Код товара: 2947

Артикул: DSOX 3054 A

Цена: по запросу

купить

Информация

Полоса пропускания

DSOX3012A,DSOX3014A,MSOX3012A,MSOX3014A:100МГц

DSOX3024A,MSOX3024A:200МГц

DSOX3032A,DSOX3034A,MSOX3032A,MSOX3034A:350МГц

DSOX3052A,DSOX3054A,MSOX3052A,MSOX3054A:500МГц

Частота дискретизации

4 Гвыб/с на половинеканалов, 2 Гвыб/сна всех каналах

Глубина памяти

2Квыб(4Мвыб опционально)

Число каналов

DSOX30x2A,MSOX30x2A:2

DSOX30x4A,MSOX30x4A:4

Вертикальное разрешение

8бит

Коэффициент отклонения

2 мВ/дел - 5В/дел

Погрешность коэффициента усиления на постоянном токе

± 2%

Горизонтальное разрешение

2,5пс

Коэффициент развертки

DSOX301xA,MSOX301xA: 5нс/дел - 50с/дел DSOX302xA,MSOX302xA: 2нс/ дел - 50с/дел DSOX303xA,MSOX303xA: 2нс/дел - 50с/дел DSOX305xA,MSOX305xA: 1нс/дел - 50с/ дел

Ограничение полосы пропускания

20 МГц

Входной импеданс

1МОм/50 Ом,интерфейсAutoProbe

Погрешность временной базы

25 ± 5 ppm

Режимы сбора данных



Нормальный

С усреднением

Сегметированный

С обнаружением пиков

Режим высокого разрешения

Отображениесобранныхданныхна экране вреальном времени

Числоусреднений 2,4,8,16, 32, 64… до 65 536

Периодзахвата не менее19 мкс

Захват глитчей длительностью от 250 пс

Разрешение 12 бит при развертке ≥ 1 мкс/дел

Режимы запуска

 Принудительный

 По перепаду

 По длительности импульса

 По ранту

 По ТВ сигналу

 По сигналам шин

 По комбинации

 Прочие



Немедленный запуск при нажатии клавиши на панели

Запуск по положительному или отрицательному перепаду сигнала в любом канале

Запуск по импульсу, длительность которого больше, равно или

меньше заданной (от 2 нс до 10 с)

Запуск по ранту

Запуск по стандартному сигналу NTSC, PAL или SECAM

ЗапускпосигналамшинUSB, I²C, SPI, RS232, UART, CAN, LIN, и

I²S

Запуск по комбинации аналоговых или цифровых каналов Прочие режимы запуска, см. подробные технические характеристики

Измерения

34 автоматических измерения

Математические функции

Сложение, вычитание, умножение, дифференцирование,

интегрирование, извлечение корня, БПФ

Логические каналы

Количество каналов

Частота дискретизации

Динамический диапазон

16 (для моделей MSOX или DSOX после апгрейда)

1 ГВыб/с

± 10 В

Генератор сигналов

Частота

Формы сигнала



0,1 Гц – 20 МГц

Синус, прямоугольный, импульсный, треугольный, пилообразный,

шумовой, постоянное напряжение

Дисплей

8,5-дюймовый цветной WVGA TFT LCD

Скорость обновления дисплея

1 000 000 осцилограмм в секунду

Интерфейс

Стандартно

Опционально



USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями

USB порт для удаленного управления с ПК

GPIB, LAN, VGA

Габаритные размеры

38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина)

Вес

3,85 кг
