Каталог оборудования |

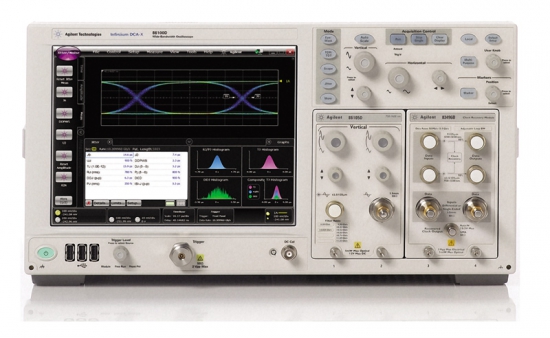

Широкополосный осциллограф Infiniium DCA-X 86100D
Код товара: 2960
Артикул: DCA-X 86100D
Цена: по запросу
- Измерение оптических сигналов: разработка и производство приёмопередатчиков
- Измерение электрических сигналов: разработка и определение параметров специализированных СБИС/ПЛИС/ИС
- Измерение параметров отражения и передачи во временной области/S_параметров: измерение целостности сигналов в схемах последовательных шин, кабелях, печатных платах
- Режим осциллографа обеспечивает точное измерение параметров сигналов
- Режим глазковой диаграммы/испытаний на соответствие маске обеспечивает быстрое и точное тестирование приемопередатчиков на соответствие требованиям стандартов
- Режим рефлектометра во временной области обеспечивает точное измерение импеданса и S-параметров
- Режим измерения джиттера обеспечивает прецизионный анализ джиттера, амплитудных и частотных характеристик сигналов
Информация
- Измерение оптических сигналов: разработка и производство приёмопередатчиков
- Измерение электрических сигналов: разработка и определение параметров специализированных СБИС/ПЛИС/ИС
- Измерение параметров отражения и передачи во временной области/S_параметров: измерение целостности сигналов в схемах последовательных шин, кабелях, печатных платах
- Режим осциллографа обеспечивает точное измерение параметров сигналов
- Режим глазковой диаграммы/испытаний на соответствие маске обеспечивает быстрое и точное тестирование приемопередатчиков на соответствие требованиям стандартов
- Режим рефлектометра во временной области обеспечивает точное измерение импеданса и S-параметров
- Режим измерения джиттера обеспечивает прецизионный анализ джиттера, амплитудных и частотных характеристик сигналов
Информация для заказа
| 86100D |
Базовый блок осциллографа Infiniium DCA-X |
Аппаратные опции базового блока 86100D
Опции запуска?
| Опция STR |
стандартные функции запуска |
| Опция ETR |
расширенные функции запуска |
Опция GPIB
| Опция GPI |
плата интерфейса GPIB установлена |
| Опция GPN |
плата интерфейса GPIB не установлена |
Опция накопителя на жёстких магнитных дисках (НЖМД)?
| Опция 090 |
съёмный НЖМД |
| Опция 092 |
фиксированный внутренний НЖМД (по умолчанию) |
Опции программного обеспечения базового блока 86100D
| 86100D-061/062 |
Базовый/расширенный пакет MATLAB |
| 86100D-200 |
Программное обеспечение анализа джиттера |
| 86100D-201 |
Программное обеспечение расширенного анализа сигналов: |
| 86100D-202 |
Программное обеспечение с расширенными возможностями определения характеристик импеданса и S-параметров |
| 86100D-300 |
Амплитудный анализ/RIN (относительная интенсивность шума)/Q-фактор |
| 86100D-SIM |
Программное обеспечение InfiniiSim-DCA: возможности исключения и встраивания схем, виртуального зондирования сигналов |
Модули широкополосного осциллографа Infiniium DCA-X
Основные технические характеристики
| Модуль |
Опция |
Число оптич. каналов |
Число электр. каналов |
Мощность пробника1 |
Диапазон длин волн (нм) |
Полоса оптического канала без фильтрации (ГГц) |
Полоса электрического канала (ГГц) |
Волоконно-оптический вход (мкм) |
Чувствительность при допусковых испытаниях (дБм) |
| 86105C |
1002 |
1 |
1 |
|
750-1650 |
08,5 |
20 |
62.5 |
-20 |
| 200 |
1 |
1 |
|
750-1650 |
08,5 |
20 |
62.5 |
-16 |
| 3003 |
1 |
1 |
|
750-1650 |
08,5 |
20 |
62.5 |
-16 |
| 86105D3 |
|
1 |
1 |
|
750-1650 |
20 |
35 |
62.5 |
-12 |
| 100 |
1 |
1 |
|
750-1650 |
20 |
35 |
62.5 |
-12 |
| 200 |
1 |
1 |
|
750-1650 |
20 |
35 |
62.5 |
-12 |
| 86115D3 |
002 |
2 |
0 |
|
750-1650 |
20 |
|
62.5 |
-12 |
| 102 |
2 |
0 |
|
750-1650 |
20 |
|
62.5 |
-12 |
| 142 |
2 |
0 |
|
750-1650 |
20 |
|
62.5 |
-12 |
| 0045 |
4 |
0 |
|
750-1650 |
20 |
|
62.5 |
-11 |
| 104 |
4 |
0 |
|
750-1650 |
20 |
|
62.5 |
-11 |
| 144 |
4 |
0 |
|
750-1650 |
20 |
|
62.5 |
-11 |
| 86116C3 |
025 |
1 |
1 |
|
1300-1620 |
45 |
80 |
9 |
-10 |
| 86116C3 |
040 |
1 |
1 |
|
1300-1620 |
65 |
80 |
9 |
-5 |
| |
| 54754A |
|
0 |
2 |
? |
н/п |
|
18 |
|
|
| 86108A3,4 |
|
0 |
2 |
? |
н/п |
|
32 |
|
|
| 86108B3,4 |
LBW |
0 |
2 |
? |
н/п |
|
35 |
|
|
| HBW |
0 |
2 |
? |
н/п |
|
50 |
|
|
| 86112A |
|
0 |
2 |
|
н/п |
|
20 |
|
|
| HBW |
0 |
2 |
? |
н/п |
|
30 |
|
|
| 86117A |
|
0 |
2 |
|
н/п |
|
50 |
|
|
| 86118A |
|
0 |
2 |
|
н/п |
|
70 |
|
|
Скорости передачи отфильтрованных данных
| Модуль |
86105C |
86105D3 |
86115D3 |
86116C3 |
86116C3 |
| Опции |
1002 |
200 |
3003 |
|
100 |
200 |
002 |
102 |
142 |
0045 |
104 |
144 |
025 |
040 |
| 155 |
Мбит/c |
? |
|
? |
|
|
|
|
|
|
|
|
|
|
|
| 622 |
? |
|
? |
|
|
|
|
|
|
|
|
|
|
|
| 1063 |
? |
|
? |
|
|
|
|
|
|
|
|
|
|
|
| 1244 |
? |
|
? |
|
|
|
|
|
|
|
|
|
|
|
| 2125 |
? |
|
? |
|
|
|
|
|
|
|
|
|
|
|
| 2488/2500 |
? |
|
? |
|
|
|
|
|
|
|
|
|
|
|
| 2,666 |
Гбит/с |
? |
|
? |
|
|
|
|
|
|
|
|
|
|
|
| 3,125 |
? |
|
? |
|
|
|
|
|
|
|
|
|
|
|
| 4,25 |
? |
|
? |
|
|
|
|
|
|
|
|
|
|
|
| 5 |
? |
|
? |
|
|
|
|
|
|
|
|
|
|
|
| 6,25 |
? |
|
? |
|
|
|
|
|
|
|
|
|
|
|
| 8,5 |
|
? |
? |
? |
? |
|
? |
? |
|
? |
? |
|
|
|
| 9,953 |
|
? |
? |
? |
? |
|
? |
? |
|
? |
? |
|
|
|
| 10,3125 |
|
? |
? |
? |
? |
|
? |
? |
|
? |
? |
|
|
|
| 10,51875 |
|
? |
? |
? |
? |
|
? |
? |
|
? |
? |
|
|
|
| 10,664 |
|
? |
? |
? |
? |
|
? |
? |
|
? |
? |
|
|
|
| 10,709 |
|
? |
? |
? |
? |
|
? |
? |
|
? |
? |
|
|
|
| 11,096 |
|
? |
? |
? |
? |
|
? |
? |
|
? |
? |
|
|
|
| 11,317 |
|
? |
? |
? |
? |
|
? |
? |
|
? |
? |
|
|
|
| 14,025 |
|
|
|
? |
|
? |
? |
|
? |
? |
|
? |
|
|
| 25,8 |
|
|
|
|
|
|
|
|
|
|
|
|
? |
|
| 27,7 |
|
|
|
|
|
|
|
|
|
|
|
|
? |
|
| 39,813 |
|
|
|
|
|
|
|
|
|
|
|
|
|
? |
| 41,25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
? |
| 43,018 |
|
|
|
|
|
|
|
|
|
|
|
|
|
? |
1 Модуль имеет розетку для подачи питания на внешний пробник
2 Можно выбрать любые четыре опции (от 155 Мбит/с до 6.25 Мбит/с)
3 Данный модуль не совместим с базовыми блоками анализаторов сигналов цифровой связи 86100A и 86100B. При необходимости модернизации более старых моделей следует обращаться к представителям компании.
4 Модуль 81100A/B использует все гнезда для размещения модулей
5 4 оптических входных порта переключаются внутри на 2 преобразователя оптических сигналов в электрические
Н/п - неприменимо
