FLIR серии HRC - Тепловизионные камеры, обеспечивающие наблюдение границ и береговой линии на больших расстояниях
Код товара: 2798
Артикул: HRC
Цена: по запросу
- Охлаждаемый детектор;
- Четкие ИК-изображения с высоким разрешением: 640 x 480 пикселей;
- Доступны четыре различные версии объективов;
- Непрерывное оптическое и цифровое масштабирование ИК-изображения;
- Улучшенная обработка изображений;
- Автофокусировка;
- Простота установки;
- Портативность;
- Разработаны для суровых условий;
- Несколько вариантов установки
ИнформацияТехнические характеристики:
| Спецификация |
| Создание теплового изображения |
| Тип детектора |
MWIR: Антимонид индия (InSb) или Теллурид кадмия-ртути (MCT): 640 x 480 или 640х512 пикселей |
| Спектральный диапазон |
от 3 до 5 мкм |
| Поле зрения |
12,5x непрерывное масштабирование и четыре предустановленных положения |
| Частота обновления изображения |
50 Гц (PAL), 60 Гц (NTSC) |
| Фокусировка |
Автоматическая или ручная |
| Непрерывное цифровое масштабирование |
Да, до 16x |
| Предустановленное расположение фокуса по выбору |
Да: позволяет настраивать объектив на заданное расположение фокуса |
| Атермическая фокусировка |
Да |
| Обработка изображений |
Цифровое выделение деталей (DDE), выравнивание гистограммы |
| Особенности системы |
| Удаленный контроль |
RS-232, RS-485 и Ethernet |
| Палитры |
“черное горячее” / “белое горячее”; различные цветовые палитры |
| Захват отдельных кадров |
JPEG и FFF 14-битовые данные |
| Встроенное тестирование (BIT) |
Да |
| Вывод изображений |
| Видео |
PAL / NTSC по выбору |
| Электропитание |
| Входное напряжение |
28 В ± 4 В |
| Потребление |
35 Вт типичное (после выхода на режим), < 125 Вт макс. с нагревателями |
| Окружающая среда |
| Диапазон рабочих температур |
от -32°C до +55°C |
| Диапазон температур хранения |
от -45°C до +70°C |
| Автоматический нагреватель окна |
Да |
| EMC / EMD |
Протестирована на соответствие следующим процедурам:
Излучение: EN61000-6-4:2007
Защищенность: EN61000-6-2:2005
FCC 47 CFR часть 15 класс B |
| Устойчивость к попаданию влаги |
Mil-Std-810F, 506.4 - procedure II |
| Устойчивость к влажности |
Mil-Std-810F, 507.4 |
| Устойчивость к попаданию песка/пыли |
Mil-Std-810F, 510.4 - procedure II |
| Устойчивость к образованию наледи |
Mil-Std-810F, 521.2 - procedure I |
| Устойчивость к ударам |
Mil-Std-810F, 516.5 - procedure I |
| Устойчивость к вибрации |
Mil-Std-810C, 514.2 - procedure VIII, Sinus Min. of 10 мм и 1.0 г, 1- 5-1 Гц |
| Устойчивость к солнечной радиации |
Mil-Std-810F, 505.4 - procedure I, cycle A1 |
| Излучение |
EN61000-6-4:2007 |
| Защищенность |
EN61000-6-2:2005 |
| Исполнение корпуса |
IP66 |
| ИНТЕРФЕЙСЫ |
| Ethernet |
Полное управление всеми функциями и статическими изображениями |
| RS-232 |
Полное управление |
| RS-485 |
Полное управление |
| Стандартная комплектация: Тепловизионная камера, источник питания, устройство ручного управления, монтажная коробка, набор кабелей (стандартный кабель 7,5 м), руководство пользователя, транспортировочный кейс |
Особенности моделей
| |
HRC-E |
HRC-S |
HRC-U |
HRC-X |
| Создание теплового изображения |
| Поле зрения: непрерывное оптическое масштабирование |
2° (Г) x 1,5° (В) до 25° (Г) x 18,8° (В) с объективом 22 x 275 мм |
1,1° (Г) x 0,84° (В) до 14,1° (Г) x 10,50° (В) с объективом 39 x 490 мм |
0,75° (Г) x 0,56° (В) to 9,4° (Г) x 7,0° (В) с объективом 59 x 735 мм |
0,5° (Г) x 0,38° (В) to 6,3° (Г) x
4,7° (В) с объективом 88 x 1100 мм |
| Пространственное разрешение (IFOV) |
0,67 мрад для объектива 22 мм
0,055 мрад для объектива 275 мм |
0,383 мрад для объектива 39 мм
0,031 мрад для объектива 490 мм |
0,256 мрад для объектива 59 мм
0,020 мрад для объектива 735 мм |
0,17 мрад для объектива 88 мм
0,014 мрад для объективаr 1100 мм |
| Температурная чувствительность |
25 мK |
25 мK |
25 мK |
35 мK |
| Системные функции |
| Автоматическое закрывание переднего объектива в нерабочем состоянии |
нет |
да |
да |
да |
| Физические характеристики |
| Вес |
7,5 кг |
9,5 кг |
12 кг |
12 кг |
| Размер (Д х Ш х В) |
475 x 235 x 194 мм |
475 x 235 x 194 мм |
564 X 264 X 303 мм |
564 X 264 X 303 мм |

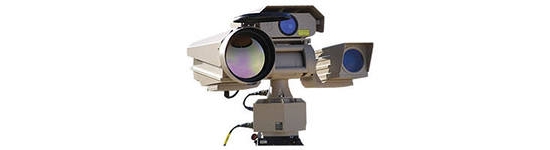

Серия HRC - мультисенсорные системы
Технические характеристики:
| Создание изображения |
| Теплового |
см. подробные характеристики HRC-E, HRC-S, HRC-U и HRC-X |
| Визуального |
см. подробные характеристики камер дневного света |
| ОПУ: |
| Диапазон вращения по азимуту/ скорость вращения по азимуту |
n x 360°; 0,03° – 65° / сек непрерывно |
| Диапазон вращения по углу места/скорость вращения по углу места |
± 35°; 0,03° – 30° / сек |
| Точность |
1 мрад |
| Разрешение |
0,1 мрад |
| Парковочная позиция |
Да |
| Программируемый поиск |
Программируемые предустановки |
| Вывод изображений |
| Видео выход |
NTSC или PAL композитное видео |
| Типы коннекторов |
BNC (2) обеспечивает показ ИК и цифрового видео одновременно |
| IP Видео |
Опционально, встроенные кодеки обеспечивают одновременно цифровое видео в форматах MPEG-4, IR + TV |
| Электропитание |
| Входное напряжение |
28 В ± 4 В |
| Потребление |
55 Вт типовое (после выхода на режим) - 140 Вт с нагревателями - 250 Вт Max
(в зависимости от конфигурации) |
| Окружающая среда |
| Диапазон рабочих температур |
от -32°C до +55°C |
| Диапазон температур хранения |
от -45°C до +70°c |
| Автоматический нагреватель окна |
Да |
| EMC / EMD |
Протестирована на соответствие следующим процедурам:
Излучение: EN61000-6-4:2007
Защищенность: EN61000-6-2:2005
FCC 47 CFR part 15 Class B |
| Устойчивость к попаданию влаги |
Mil-Std-810F, 506.4 - procedure II |
| Устойчивость к влажности |
Mil-Std-810F, 507.4 |
| Устойчивость к попаданию песка/пыли |
Mil-Std-810F, 510.4 - procedure II |
| Устойчивость к образованию наледи |
Mil-Std-810F, 521.2 - procedure I |
| Устойчивость к ударам |
Mil-Std-810F, 516.5 - procedure I |
| Устойчивость к вибрации |
Mil-Std-810C, 514.2 - procedure VIII, Sinus Min. of 10 mm and 1.0 g, 1- 5-1 Hz |
| Устойчивость к солнечной радиации |
Mil-Std-810F, 505.4 - procedure I, cycle A1 |
| Излучение |
EN61000-6-4:2007 |
| Защищенность |
EN61000-6-2:2005 |
| Исполнение корпуса |
IP65
Физические характеристики |
| HRC-E MS / HRC-U MS / HRC-S MS / HRC-X MS |
| Вес |
В зависимости от конфигурации – 65 кг максимум |
| Размер |
В зависимости от конфигурации |
| Интерфвейсы |
| Ethernet |
Опционально: полное управление и MPEG видео |
| RS-485 |
Полное управление |
| Опционально |
| Лазерный дальномер |
Erbium glass или Nd: YAG+OPO system, безопасный для глаз / 80 м - 20 км |
| Гео-позиционирование |
GPS Опционально |
| Цифровой магнитный компас |
Опционально |
| Автоматический модуль видеослежения вкл. e-стабилизацию |
Опционально |
| Пример стандартной комплектации: |
| HRC-E MS / HRC-S MS / HRC-U MS / HRC-X MS |
| Тепловизионная камера, камера дневного света, ОПУ, источник питания с кабелями, руководство оператора, транспортировочные кейсы. |
