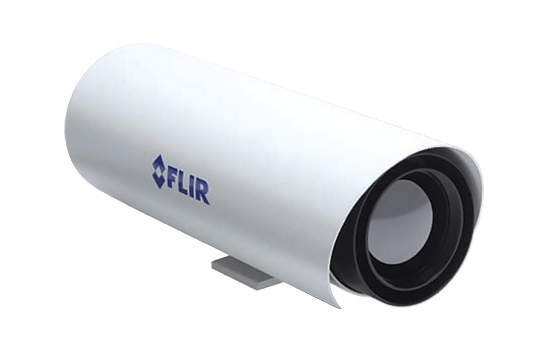

FLIR SR - Аналоговые тепловизионные камеры для обеспечения безопасности

Общие сведения:

В камерах серии SR используется такая же технология построения тепловых изображений, что и во многих других наиболее сложных системах компании FLIR, но конструкция этих камер ориентирована на пользователей, которых в первую очередь интересуют системы безопасности средней дальности. Камеры серии SR идеально подходят для установки в новые или существующие системы безопасности. К ним надо только подвести питание и подключить к монитору.

Рассчитаны на использование в неблагоприятных условиях окружающей среды.
Камеры серии SR представляют собой чрезвычайно надежные системы. Их жизненно важные элементы хорошо защищены от проникновения пыли и влаги в соответствии со степенью защиты оборудования.

Технические характеристики:


Спецификация
Тип детектора	Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр на окиси ванадия
Спектральный диапазон	7,5–13 мкм
Температурная чувствительность	<50mK f/1,0
Частота обновления изображения	25 Гц или 7,5 Гц
Фокусировка	Бесфокусный атермический объектив
Обработка изображения	Автоматическая регулировка усиления (AGC), Цифровое выделение деталей (DDE)
Системные функции
Автоматический нагреватель	Очищает окна ото льда
Просмотр изображения
Выход видео	Полный видеосигнал NTSC или PAL
Типы разъемов	BNC (1) для выхода видеосигнала
Питание
Требования	14–32 В пост. тока или 18–27 В перем. тока
Потребление	Номинальное:3 W: 24 V DC / 5 VA: 24 V AC Пиковое 24 V DC: 6 W:  SR-313, 8 W: SR-618, 10 W: SR-112, SR-117, SR-124, SR-324, SR-334, SR-348, SR-625, SR-645, 11 W : SR-309, SR-612, 25 W: SR-304, SR-606 Пиковое 24 V AC: 11 VA: SR-313, 17 VA: SR-618, 21 VA: SR-112, SR-117, SR-124, SR-324, SR-334, SR-348, SR-625, SR-645, 29 VA: SR-612, 30 VA: SR-309, 48 VA: SR-304, SR-606
Параметры окружающей среды
Рабочая температура	от -40 °C до +55 °C
Температура хранения	от -50 °C до +85 °C
Исполнение корпуса	IP66
Устойчивость к ударам	IEC 60068-2-27
Устойчивость к вибрации	Mil-Std-810F
Физические характеристики
Масса камеры	SR-304, SR-309, SR-606, SR-612: 2.9 kg All other models: 2.1 kg
Размеры камеры (Д x Ш x В)	SR-304, SR-309, SR-606, SR-612: 361 мм x 127 мм х 145 мм All other models: 267 мм x 127 мм х 145 мм
SR-304: Размеры камеры (Д x Ш x В)	361 мм x 127 мм х 145 мм
Масса брутто (камера + упаковка)	5,3 кг
Транспортировочный размер (камера + упаковка) (Д x Ш x В)	496 мм x 343 мм х 331 мм
Интерфейсы
RS-422	Да
RS-232	Да

SR-серия: характеристики, зависящие от версии камеры:


Разрешение сенсора	160 x 120	320 x 240	640 x 480
Название / Фокусное расстояние / Поле зрения	SR-124: объектив 9 мм – ПЗ: 24°(Г) x 20°(В) SR-117: объектив 13 мм – ПЗ: 17°(Г) x 14°(В) SR-112: объектив 19 мм – ПЗ: 12°(Г) x 10°(В)	SR-348: объектив 9 мм – ПЗ: 48°(Г) x 39°(В) SR-334: объектив 13 мм – ПЗ: 34°(Г) x 28°(В) SR-324: объектив 19 мм – ПЗ: 24°(Г) x 19°(В) SR-313: объектив 35 мм – ПЗ: 13°(Г) x 10°(В) SR-309: объектив 50 мм – ПЗ: 9°(Г) x 7°(В) SR-304: объектив 100 мм – ПЗ: 4,6°(Г) x 3,7°(В)	SR-645: объектив 13 mm - ПЗ: 45°(Г) x 37°(В) SR-625: объектив 25 mm - ПЗ: 25°(Г) x 20°(В) SR-618: объектив 35 mm - ПЗ: 18°(Г) x 14°(В) SR-612: объектив 50 mm - ПЗ: 12°(Г) x 10°(В) SR-606: объектив 100 mm - ПЗ: 6.2°(Г) x 5°(В)
Электронное масштабирование	2x	2x и 4x	2x и 4x

В комплекте:

• Тепловизионная камера;
• Руководство по эксплуатации.
