TDS-3012C осциллограф цифровой
Код товара: 928
Артикул: TDS-3012B
Цена: по запросу Осциллограф цифровой запоминающий; 100МГц, дискр. 1.25ГГц, 2 кан., цв.ЖКИ, DPO (эффект "аналогового" послесвечения),FDD 3.5",Centronics, Ethernet, БПФ, 14 видов синхр., доп. модули и различн. интерфейс для ПК Файлы для загрузки
| Наименование | Ссылка |
|---|
| Техническое описание цифровых осциллографов Tektronix серии TDS3000 (English, PDF) |
Загрузить |
Информация

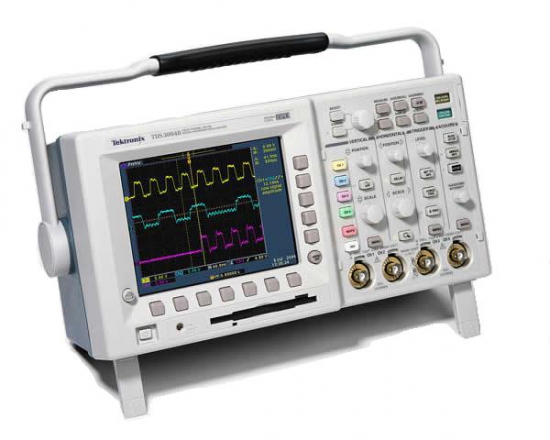

Цифровой запоминающий осциллограф Tektronix с технологией «цифрового фосфора» TDS-3012C.
Осциллограф TDS-3012C базируется на передовых решениях функции DPO, при этом обеспечивая больше мощности, больше мобильности при по-прежнему доступных ценах. Функция цифрового фосфора работает еще лучше. TDS3012C — более мощный осциллограф с новыми аппаратными и программными возможностями.
Осциллографы с технологией цифрового фосфора (DPO) хранят и анализируют в режиме реального времени трехмерную информацию об измеряемых сигналах: амплитуда, время и распределение амплитуды по времени. Быстрый захват осциллограммы и высокая скорость обновления позволяет легко захватить и отобразить редкие сигналы или изменения сигнала. Цветной дисплей с градацией интенсивности дает информацию о частоте появления сигналов. Это помогает локализовать аномалии в анализируемом сигнале, что может вызвать затруднения в обычном цифровом запоминающем осциллографе.
Подробные технические характеристики
Общие технические параметры
· Цветной VGA ЖК-дисплей
· 25 автоматических измерений
· 9-битовое разрешение по вертикали
· Экранное меню на русском языке
· Встроенный Ethernet-порт
· Удаленный контроль над прибором с помощью e*ScopeTM на базе WEB
· Автоматическое обнаружение аномалий сигнала (WaveAlertTM)
· Специализированные модули: Модуль расширенного анализа, Телекоммуникационные маски, Быстрое Преобразование Фурье (БПФ), 2 Видеомодуля для тестирования и обнаружения неполадок, Модуль тестирования в заданных пределах — для быстрого анализа «годен/негоден», Модуль расширенной синхронизации, включающий запуск по глитчам, ранту и логическим состояниям на входах
· Встроенный принтер для документирования результатов измерения
· Поддерживаются щупы типа TekProbeTM LevelI, активные, дифференциальные, токовые с автоматическим масштабированием
· Встроенный порт Centronics для печати
· Встроенный FDD (3,5``)
Полоса 100 МГц
Кол-во каналов 2
Частота дискретизации по каждому каналу 1.25 ГГц
Максимальная длина записи 10000 точек во всех моделях
Вертикальное разрешение 9 бит
Вертикальная чувствительность (/дел) 1 мВ...10 В
Точность по вертикали ±2%
Макс. входное напряжение (1 МОм) 150 ВRMS CAT I (300 В CAT II со стандартным пробником 10X)
Диапазон отображения ±5 дел
Ограничение полосы 20 МГц или 150 МГц Входы AC,DC,GND
Выбор входной импеданса 1 MОм/13 пФ или 50 Ом
Точность горизонтальной развертки 20x10–6
