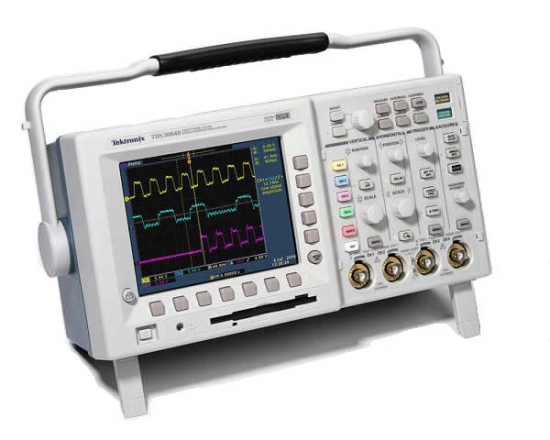

TDS-3024C осциллограф цифровой

Код товара: 930

Артикул: TDS-3024B

Цена: по запросу

купить

Осциллограф цифровой запоминающий;200МГц, дискр. 2.5ГГц, 4 кан., цв.ЖКИ, DPO (эффект "аналогового" послесвечения),FDD 3.5",Centronics, Ethernet, БПФ, 14 видов синхр., возм.доп.модули и различн.интерфейс для ПК

Файлы для загрузки

НаименованиеСсылка
Техническое описание цифровых осциллографов Tektronix серии TDS3000 (English, PDF) Загрузить

Информация



Цифровой осциллограф Tektronix с технологией «цифрового фосфора» TDS-3024C.Общие технические параметры

· Цветной VGA ЖК-дисплей

· 9-битовое разрешение по вертикали

· 25 автоматических измерений

· Встроенный Ethernet-порт

· Удаленный контроль над прибором с помощью e*ScopeTM на базе WEB

· Автоматическое обнаружение аномалий сигнала (WaveAlertTM)

· Экранное меню на русском языке

· Специализированные модули: Модуль расширенного анализа, Телекоммуникационные маски, Быстрое Преобразование Фурье (БПФ), 2 Видеомодуля для тестирования и обнаружения неполадок, Модуль тестирования в заданных пределах — для быстрого анализа «годен/негоден», Модуль расширенной синхронизации, включающий запуск по глитчам, ранту и логическим состояниям на входах

· Поддерживаются щупы типа TekProbeTM LevelI, активные, дифференциальные, токовые с автоматическим масштабированием

· Встроенный принтер для документирования результатов измерения

· Встроенный порт Centronics для печати

· Встроенный FDD (3,5``)



Полоса пропускания 200 МГц

Кол-во каналов 4

Частота дискретизации по каждому каналу 1.25 ГГц

Максимальная длина записи 10000 точек во всех моделях

Ограничение полосы 20 МГц или 150 МГц

Вертикальное разрешение 9 бит

Вертикальная чувствительность (/дел) 1 мВ...10 В

Точность по вертикали ±2%

Макс. входное напряжение (1 МОм) 150 ВRMS CAT I (300 В CAT II со стандартным пробником 10X)

Точность горизонтальной развертки 20x10–6

Диапазон отображения ±5 дел

Входы DC, AC, GND.

Выбор входной импеданса 1 MОм/13 пФ или 50 Ом


Осциллограф TDS-3024C обладает функцией DPO, при этом обеспечивая больше мощности, больше мобильности при по-прежнему доступных ценах. Функция цифрового фосфора (DPO) работает еще лучше. TDS3024C— более мощный прибор с новыми аппаратными и программными возможностями.

Осциллографы DPO (с «цифровым фосфором») анализируют в режиме реального времени и сохраняют трехмерную информацию о входном сигнале: амплитуда, время и распределение амплитуды по времени. Скоростной захват осциллограммы и быстрое обновления позволяет легко захватить и отобразить редкие аномальные сигналы или изменения сигнала (например, частотная модуляция). Яркий цветной дисплей с градацией интенсивности дает информацию о частоте изменения сигнала. Это помогает обнаружить аномалии в анализируемом сигнале, что трудно сделать на обычном цифровом запоминающем осциллографе.
