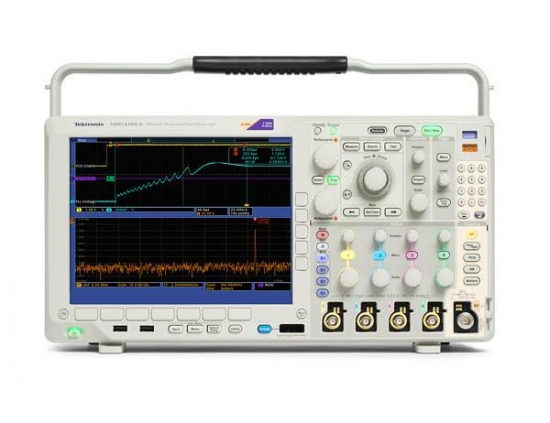

Tektronix MDO4104-3 - Комбинированный осциллограф.

Код товара: 2901

Артикул: MDO4104-3

Цена: по запросу

купить

  • 4 аналоговых канала модели с полосой пропускания 500 МГц и 1 ГГц;
  • 16 цифровых каналов: режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени 60,6 пс;
  • 1 радиочастотный канал: модели с диапазонами частот от 50 кГц до 3 ГГц или 6 ГГц, сверхширокая полоса захвата — более 1 ГГц;
  • Пассивные пробники с входной ёмкостью 3,9 пФ и полосой, пропускания 500 МГц или 1 ГГц в стандартной комплектации.

Информация

Технические характеристки:



Спецификация
Число аналоговых каналов 4
Полоса пропускания 1 ГГц
Частота дискретизации (1-2 канала) 5 Гвыб./с
Частота дискретизации (3-4 канала) 2,5 Гвыб./с
Число цифровых каналов 16
РЧ канал 1
Диапазон частот от 50 кГц до 3 ГГц
Полоса захвата в реальном времени более 1 ГГц
Полоса обзора от 1 кГц до 3/6 ГГц в последовательности 1-2-5
Полоса разрешения от 20 Гц до 10 МГц в последовательности 1-2-3-5
Опорный уровень от –140 дБм до +30 дБм, шагами по 5 дБм
Вертикальная шкала от 1 дБ/дел. до 20 дБ/дел. в последовательности 1-2-5
Вертикальное положение от –10 дел. до + 10 дел.
Единицы измерения по вертикали дБм, дБмВ, дБмкВ, дБмкВт, дБмА, дБмкА
Средний уровень собственных шумов от 50 кГц  до 5 МГц: менее –130 дБм/Гц (менее –134 дБм/Гц тип.)
от 5 МГц  до 3 ГГц: менее –148 дБм/Гц (менее –152 дБм/Гц тип.)
от 3 ГГц  до 6 ГГц: менее –140 дБм/Гц (менее –143 дБм/Гц тип.)
Входная ёмкость пробников 3,9 пФ
Разрешение по времени 60,6 пс
Общая информация
Дисплей XGA, 10,4 дюйма (264 мм)
Порты

4 USB 2.0 (2 на передней панели и 2 на задней), 1 USB 2.0 (Клиент),

Ethernet 10/100/1000 Base-T, Видеовыход.

Масса 5 кг
