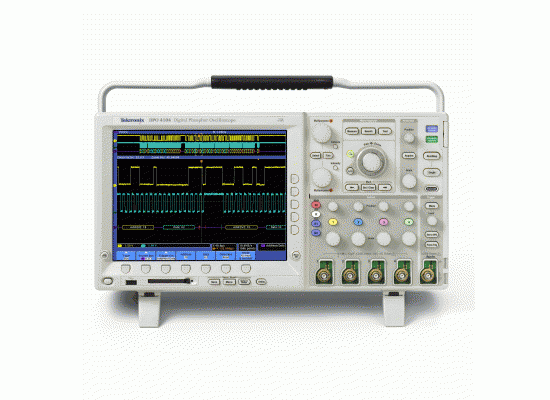

Tektronix DPO4102B-L - Осциллограф с цифровым люминофором
Код товара: 2898
Артикул: DPO4102B-L
Цена: по запросу
- Модели с полосой пропускания 1 ГГц, 500 и 350 МГц
- 4 аналоговых канала
- 16 цифровых каналов (серия MSO)
- Частота дискретизации 5 Гвыб./с по всем каналам
- Длина записи 20 млн. точек по всем каналам
- Максимальная скорость захвата сигнала >50 000 осциллограмм в секунду
- Расширенный набор функций запуска
- 29 автоматических измерений, построение гистограмм и быстрое преобразование Фурье для упрощения анализа сигналов
- Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
- Цветной дисплей XGA с диагональю 10,4 дюйма (264 мм)
- Небольшие размеры и вес - всего 147 мм в глубину при массе 5 кг
ИнформацияОсциллографы серии MSO/DPO4000B предлагают широкий набор функций, ускоряющих все этапы отладки - от быстрого обнаружения аномалии и ее захвата до поиска событий в записанных сигналах, анализа характеристик и работы разрабатываемого устройства.
С помощью осциллографов серии MSO/DPO4000B можно анализировать до 4 аналоговых и до 16 цифровых сигналов, что позволяет быстро находить проблемы в сложных системах. Полоса пропускания до 1 ГГц и 5-кратная передискретизация по всем каналам позволяют регистрировать подробности очень быстрых переходных процессов. Все каналы обеспечивают длину записи до 10 млн. точек в стандартной конфигурации, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени.
Функциональные особенности:
- Модели с полосой пропускания 1 ГГц, 500 и 350 МГц
- 4 аналоговых канала
- 16 цифровых каналов (серия MSO)
- Частота дискретизации 5 Гвыб./с по всем каналам
- Длина записи 20 млн. точек по всем каналам
- Максимальная скорость захвата сигнала >50 000 осциллограмм в секунду
- Расширенный набор функций запуска
- 29 автоматических измерений, построение гистограмм и быстрое преобразование Фурье для упрощения анализа сигналов
- Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
- Цветной дисплей XGA с диагональю 10,4 дюйма (264 мм)
- Небольшие размеры и вес - всего 147 мм в глубину при массе 5 кг
Технические характеристики:
Система вертикального отклонения аналоговых каналов
|
Параметр
|
Значение |
Число входных каналов
|
2
|
Аналоговая полоса пропускания (-3 дБ), 5 мВ/дел. - 1 В/дел.
|
1 ГГц
|
Расчетное время нарастания 5 мВ/дел. (типовое)
|
350 пс
|
Аппаратное ограничение полосы пропускания
|
20 МГц, 250 МГц
|
Режим входа
|
Связь по постоянному току, связь по переменному току, земля
|
Входное сопротивление
|
1 МОм ±1%, 50 Ом ±1%
|
Диапазон входной чувствительности, 1 МОм
|
от 1 мВ/дел. до 10 В/дел.
|
Диапазон входной чувствительности, 50 Ом
|
от 1 мВ/дел. до 1 В/дел.
|
Вертикальное разрешение
|
8 бит (11 бит в режиме высокого разрешения)
|
Макс. входное напряжение, 1 МОм
|
300 В (ср.кв.) с пиковыми значениями < ±425 В
|
Макс. входное напряжение, 50 Ом
|
5 В (ср.кв.) с пиковыми значениями < ±20 В
|
Погрешность усиления постоянного напряжения
|
±1,5 %, с ухудшением на 0,1 %/°C при температуре более 30 °C
|
Развязка между каналами
|
≥100:1 на частоте ≤100 МГц и ≥30:1 на частоте > 100 МГц до верхней границы полосы пропускания, для двух любых каналов с одинаковой чувствительностью
|
Система горизонтального отклонения аналоговых каналов
|
Максимальная частота дискретизации(все каналы)
|
2,5 Гвыб./с
|
Максимальная длина записи (все каналы)
|
5 млн. точек
|
Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы)
|
2 мс
|
Диапазон скорости развертки
|
от 400 пс/дел до 1000 с/дел
|
Диапазон задержки развертки
|
от -10 делений до 5000 с
|
Диапазон компенсации сдвига фаз между каналами
|
±125 нс
|
Погрешность развертки
|
±5 х 10-6 в любом интервале >1 мс
|
Система горизонтального отклонения цифровых каналов
|
Параметр
|
Все модели MSO4000B
|
Максимальная частота дискретизации (основной режим)
|
500 Мвыб./с (разрешение 2 нс)
|
Максимальная длина записи (основной режим)
|
20 млн. точек
|
Максимальная частота дискретизации (MagniVu, все каналы)
|
16,5 Гвыб./с (разрешение 60,6 пс)
|
Максимальная длина записи (MagniVu, все каналы)
|
10 тыс. точек, центральная точка соответствует моменту запуска
|
Минимальная длительность импульса (все каналы)
|
1 нс
|
Сдвиг фаз между каналами
|
200 пс (ном.)
|
Система вертикального отклонения цифровых каналов
|
Параметр
|
Все модели MSO4000B
|
Число входных каналов
|
16 (от D15 до D0)
|
Пороговые напряжения
|
Отдельная настройка для каждого канала
|
Выбор значений порогов
|
ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, определяемое пользователем
|
Диапазон значений порогов, настраиваемых пользователем
|
±40 В
|
Максимальное входное напряжение
|
±40 В
|
Погрешность установки порога
|
±(100 мВ +3% от установленного значения)
|
Максимальный динамический диапазон входного сигнала
|
30 Впик-пик (≤200 МГц)
10 В (>200 МГц)
|
Минимальный размах напряжения
|
400 мВ
|
Входное сопротивление
|
100 кОм
|
Входная емкость пробника
|
3 пФ
|
Вертикальное разрешение
|
1 бит
|
Характеристики дисплея
|
Параметр
|
Описание
|
Тип дисплея
|
Жидкокристаллический цветной TFT дисплей с диагональю 264 мм.
|
Разрешение
|
1024 пикселей по горизонтали х 768 пикселей повертикали (XGA).
|
Представлениесигналов
|
Векторы, точки, переменное послесвечение, бесконечное послесвечение.
|
Координатная сетка
|
Полная, сетка, перекрестие, рамка, IRE и мВ.
|
Формат
|
YT и одновременно XY/YT.
|
Максимальная скорость захвата
|
>50 000 осциллограмм в секунду
|
Информация для заказа:
Модели DPO4000B
|
Наименование
|
Описание
|
DPO4034B
|
4-канальный осциллограф с цифровым люминофором, 350 МГц, 2,5 Гвыб./с, длина записи 20M точек
|
DPO4054B
|
4-канальный осциллограф с цифровым люминофором, 500 МГц, 2,5 Гвыб./с, длина записи 20M точек
|
DPO4102B-L |
1/2-канальный осциллограф с цифровым люминофором, 1 ГГц, 5/2,5 Гвыб./с, длина записи 5M точек, 2-х канальный цыфровой.
|
DPO4102B |
1/2-канальный осциллограф с цифровым люминофором, 1 ГГц, 5/5 Гвыб./с, длина записи 5M точек, 2-х канальный цыфровой.
|
DPO4104B
|
4-канальный осциллограф с цифровым люминофором, 1ГГц, 5 Гвыб./с, длина записи 20M точек
|
DPO4104B-L
|
1/2/4-канальный осциллограф с цифровым люминофором, 1ГГц, 5/5/2,5 Гвыб./с, длина записи 5M точек
|
Модели MSO4000B
|
Наименование
|
Описание
|
MSO4034B
|
Осциллограф смешанных сигналов, 4 аналоговых и 16цифровых каналов, 350 МГц, 2,5 Гвыб./с, длина записи 20M точек
|
MSO4054B
|
Осциллограф смешанных сигналов, 4 аналоговых и 16цифровых каналов, 500 МГц, 2,5 Гвыб./с, длина записи 20M точек
|
MSO4102B-L |
Осциллограф смешанных сигналов, 2 аналоговых и 16 цифровых каналов, 1 ГГц, 5/2,5 Гвыб./с на 1/2 каналах, длина записи 20M точек
|
MSO4102B |
Осциллограф смешанных сигналов, 2 аналоговых и 16 цифровых каналов, 1 ГГц, 5/5 Гвыб./с, длина записи 20M точек
|
MSO4104B-L |
Осциллограф смешанных сигналов, 4 аналоговых и 16цифровых каналов, 1 ГГц, 5/5/2,5 Гвыб./с, длина записи 5 Mточек
|
MSO4104B
|
Осциллограф смешанных сигналов, 4 аналоговых и 16цифровых каналов, 1 ГГц, 5 Гвыб./с на 1/2/4 каналах, длина записи 20Mточек
|
В комплект поставки всех моделей входит:
- Один пассивный пробник на каждый аналоговый канал (TPP0500 500 МГц, 10X, 3,9 пФ для моделей с полосой пропускания 500 МГц и 350 МГц;
- TPP1000 1 ГГц, 10X, 3,9 пФ для моделей с полосой пропускания 1 ГГц);
- Передняя крышка (200-5130-xx);
- Руководство пользователя (071-2810-xx);
- Компакт-диск с документацией (063-4300-xx);
- ПО OpenChoice® Desktop;
- ПО NI LabVIEW SignalExpress™ Tektronix Edition;
- Калибровочный сертификат;
- Кабель питания;
- Сумка с принадлежностями (016-2029-xx);
- Трехлетняя гарантия;
- При заказе указывайте тип кабеля питания и язык руководства. Кроме того, в комплект поставки моделей MSO входит: один 16-канальный логический пробник P6616 и комплект принадлежностей (020-2662-xx).
Кроме того, в комплект поставки моделейMSO входит:
- Один 16-канальный логический пробник P6516
- Комплект принадлежностей (020-2662-xx).
