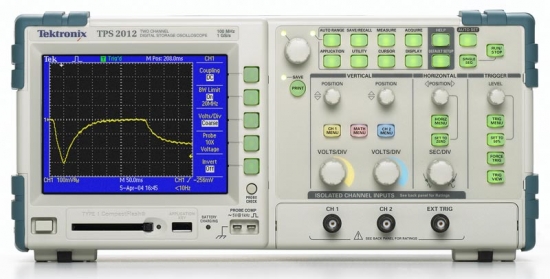

Канал вертикального отклонения
|
Число каналов
|
2
|
Полоса пропускания (-3дБ)
|
0 ¼100МГц,
0…20 МГц при 2 мВ/дел
Ограничение полосы пропускания до 20 МГц
|
Коэф. отклонения (Коткл.)
|
2мВ/дел…5В/дел (шаг 1-2-5) плавная регулировка
|
Погрешность установки (Коткл.)
|
± 3 %
|
Время нарастания
|
< 3,5 нс
|
Входной импеданс
|
1 МОм (± 2 %) / (20 ± 3) пФ
|
Макс. входное напряжение
|
300 В ср. кв., до 1000 В с пробником P5120 (в комплект не входит)
|
Режимы работы
|
Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4)
|
Математика
|
CH1 - CH2, CH2 - CH1, CH3 - CH4, CH4 - CH3, CH1 + CH2, CH3 + CH4, CH1 × CH2, CH3 × CH4; БПФ
|
Канал горизонтального отклонения
|
Коэф. развертки (Кразв.)
|
5 нс…50 с/дел
|
Погрешность установки Кразв.
|
± 50 ppm (± 0,005 %)
|
Режимы работы
|
Основной, окно, ZOOM окна, X-Y
|
Синхронизация
|
Источники синхросигнала
|
Канал 1 (2, 3, 4), сеть, внешний, внешний 1:5
|
Режимы запуска развертки
|
Автоколебательный, ждущий, ТВ ( NTSC, PAL / SECAM), по длительности импульса (33 нс…10 с)
|
Фильтры синхронизации
|
Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума
|
Внешняя синхронизация (1:1)
|
Чувствительность: 200 мВ (0…100 МГц), 350 мВ (> 100 МГц) Уровень: ± 1,6 В
|
Вход внешней синхронизации
|
1 МОм (± 2 %) / 22 пФ
|
Аналого-цифровое преобразование
|
Разрешение по вертикали
|
8 бит
|
Макс. частота дискретизации
|
1 ГГЦ
|
Длина записи
|
2500 выборок на канал
|
Режимы сбора данных
|
Выборка, пик. детектор (> 12 нс); усреднение (2 / 16 / 64 / 128); накопление; послесвечение
|
Курсорные измерения
|
Функции
|
?U; ?T; 1/?T
|
Автоматические измерения
|
Функции по вертикали
|
Макс, мин, пик-пик, среднее, ср. кв. за период
|
Функции по горизонтали
|
Частота; период; время нарастания и спада; +/- ширина импульса
|
Частотометр
|
Разрешение
|
6 разрядов
|
Диапазон измерений
|
10 Гц…100 МГц
|
Дополнительные возможности
|
Интерфейс
|
RS-232C; Centronics.
|
Автоустановка
|
В/дел, с/дел, параметры синхронизации
|
Режим X-Y
|
Х – кан 1; Y – кан 2
|
Память (стандартно)
|
8 Мб; возможность расширения до 1 ГГб (карта не входит в комплект)
|
Входы
|
Развязанные входы (изолированные).
|
Общие данные
|
ЖК-дисплей
|
8 × 10 дел (разрешение 320 х 240)
|
Напряжение питания
|
120…240 В (± 10 %), 45…66 Гц (автовыбор)
|
Габаритные размеры
|
324 х 151 х 125 мм
|
Масса ( с 1 батареей )
|
3,2 кг
|
