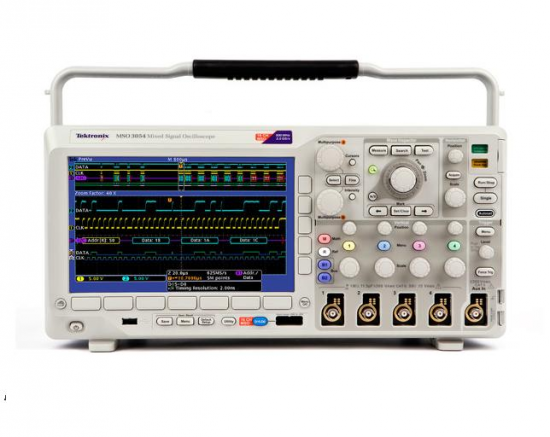

| Система вертикального отклонения аналоговых каналов |
| Параметр |
MSO3012 |
MSO3014 |
MSO3032 |
MSO3034 |
MSO3054 |
| Число входных каналов |
2 |
4 |
2 |
4 |
4 |
| Аналоговая полоса пропускания (-3 дБ) |
100 МГц |
100 МГц |
300 МГц |
300 МГц |
500 МГц |
| Расчетное время нарастания 5 мВ/дел. (типовое) |
3,5 нс |
3,5 нс |
1,17 нс |
1,17 нс |
700 пс |
| Аппаратное ограничение полосы пропускания |
20 МГц |
20 МГц, 150 МГц |
| Режим входа |
Связь по постоянному току, связь по переменному току, земля |
| Входное сопротивление |
1 МОм ± 1%, 75 Ом±1%, 50 Ом±1% |
| Диапазон входной чувствительности, 1 МОм |
от 1мВ/дел. до 10 В/дел. |
| Диапазон входной чувствительности, 75 Ом, 50 Ом |
от 1 мВ/дел. до 1 В/дел |
| Вертикальное разрешение |
8 бит (11бит в режиме высокого разрешения) |
| Макс. входное напряжение 1 МОм |
300 В (ср.кв.) с пиковыми значениями < ±450 В |
| Макс. входное напряжение, 75 Ом, 50 Ом |
5 В (ср.кв.) с пиковыми значениями < ±20 В |
| Погрешность усиления постоянного напряжения |
±2,5% для 1 мВ/дел ±2,0% для 2 мВ/дел ±1,5% для 5 мВ/дел и выше |
| Диапазон смещения |
1 МОм |
50 Ом, 75 Ом |
| от 1 мВ/дел до 99.5 мВ/дел |
±1 В |
±1 В |
| от 100 мВ/дел до 995 мВ/дел |
±10В |
±5 В |
| 1 В/дел |
±100В |
±5 В |
| oт 1,01 В/дел до 10 В/дел |
±100В |
не определено |
| Развязка между каналами (любые два канала с одинаковой чувствительностью) |
> 100:1 на частоте < 100 М Гц и > 30:1 на частоте от 100 МГц вплоть до верхней границы полосы |
| Система вертикального отклонения цифровых каналов |
| Число входных каналов |
16 цифровых (oт D15 до D0) |
| Пороги |
Общая настройка для группы из 3 каналов |
| Выбор значений порогов |
ТТЛ, КМОП, ЭСЛ, псевдо - ЭСЛ, настраивается пользователем |
| Диапазон значений порогов, настраиваемых пользователем |
от-15 В до+25 В |
| Максимальное входное напряжение |
от -20 В до +30 В |
| Погрешность установки порога |
±(100 мВ +3% от установленного значения) |
| Максимальный динамический диапазон входного сигнала |
50 В (ампл.) (зависит от установленного порога) |
| Минимальный размах напряжения |
500 мВ (ампл.) |
| Входное сопротивление |
101 кОм |
| Входная емкость пробника |
6 пФ |
| Вертикальное разрешение |
1 бит |
| Максимальная частота дискретизации (все каналы) |
2,5 Гвыб/с |
| Максимальная длина записи (все каналы) |
5 млн. точек |
| Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы) |
2 мс |
| Диапазон скорости развертки |
от 1 нс/деп до 1000 с/дел |
| Диапазон задержки развертки |
от-10 делений до 5000 с |
| Диапазон компенсации сдвига фаз между каналами |
±100 нс |
| Погрешность развертки |
±10х 10-6 в любом интервале >1 мс |
| Система горизонтального отклонения цифровых каналов |
| Макс, частота дискретизации(основной режим, все каналы) |
500 Мвыб./с (разрешение 2 нс) |
| Макс, длина записи (основной режим, все каналы) |
5 млн. точек |
| Максимальная частота дискретизации (MagniVu, все каналы) |
8.25 Гвыб/с (разрешение 121,2 пс) |
| Максимальная длина записи (MagniVu, все каналы) |
10 тыс. точек, центральная точка соответствует моменту запуска |
| Минимальная длительность импульса (все каналы) |
2.0 нс |
| Сдвиг фаз между каналами |
500 пс (ном.) |
| Система горизонтального отклонения аналоговых каналов |
| Максимальная частота дискретизации (все каналы) |
2,5 Гвыб/с |
| Максимальная длина записи (все каналы) |
5 млн. точек |
| Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы) |
2 мс |
| Диапазон скорости развертки |
от 1 нс/деп до 1000 с/дел |
| Диапазон задержки развертки |
от-10 делений до 5000 с |
| Диапазон компенсации сдвига фаз между каналами |
±100 нс |
| Погрешность развертки |
±10х 10-6 в любом интервале >1 мс |
